10G-Kupfer erklärt: Cat6A-Verkabelungsstandards, Entfernungsbeschränkungen und Kaufratgeber

Kurze Antwort zuerst: Für Verbindungen, die innerhalb eines Gebäudes und innerhalb von 100 Metern bleiben, ist 10G-Kupfer, also 10GBASE-T-Ethernet über strukturierte Cat6A- oder Cat7-Verkabelung, die praktischste und kostengünstigste Möglichkeit, 10 Gbit/s an Schreibtische, Zugangspunkte, Kameras und Switches zu liefern. Glasfaser kommt dort zum Einsatz, wo Distanz, elektromagnetische Interferenzen oder Backbone-Aggregation-Anforderungen das übersteigen, was Twisted-Pair-Verkabelung unterstützen kann.

In diesem Leitfaden erfahren Sie, wie 10G-Kupfer funktioniert, welche Kabelkategorien es tatsächlich übertragen, wo es Glasfaser übertrifft und wo es verliert und was Beschaffungsteams vor der Unterzeichnung einer Bestellung überprüfen sollten. Die Perspektive ist bewusst praktisch: Wir fertigen Keystone-Buchsen, Patchpanels und Patchkabel für Netzwerkverkabelungsprojekte, die in mehr als 45 Länder geliefert werden, und die folgenden Punkte spiegeln die Fragen wider, die Distributoren, Integratoren und Auftragnehmer am häufigsten an uns stellen.

Wichtigste Schlussfolgerung: 10G-Kupfer über Cat6A-Verkabelung ist die Standardwahl für horizontale 10-Gbit/s-Verbindungen in Gebäuden bis zu 100 Metern, während Glasfaser weiterhin das richtige Werkzeug für Backbone- und Langstreckenstrecken ist.

Was ist 10G-Kupfer? Der 10GBASE-T-Standard erklärt

10G-Kupfer bezieht sich auf den Betrieb von 10-Gigabit-Ethernet über symmetrische Twisted-Pair-Kabel über die bekannte RJ45-Schnittstelle. Das IEEE hat die Technologie 2006 als 10GBASE-T im Rahmen des 802.3an-Standards ratifiziert, und es ist immer noch die einzige Möglichkeit, 10 Gbit/s über generische Bürokabel zu erreichen, ohne den Anschluss zu ändern, den jedes Netzwerkgerät bereits verwendet. Diese Anschlusskompatibilität ist der stille Grund, warum Kupfer weiterhin relevant bleibt: Ein 10G-Kupferanschluss kommuniziert mit vorhandenen PCs, Druckern, Telefonen und Kameras ohne Adapter, Medienkonverter oder neue Gerätebestände.

Im Vergleich zu einer Gigabit-Verbindung ist 10GBASE-T eine weitaus anspruchsvollere Aufgabe in Sachen Signaldisziplin. Die Betriebsbandbreite steigt auf 500 MHz, alle vier Paare senden und empfangen gleichzeitig und eine mehrstufige Kodierung in Kombination mit digitaler Signalverarbeitung trennt die überlappenden Signale an jedem Ende. Aus diesem Grund wird die Kabelanlage selbst und nicht nur der Schalter zum begrenzenden Faktor: Jede Buchse, jedes Panel, jedes Patchkabel und jeder Meter horizontales Kabel im Kanal muss über das gesamte Spektrum hinweg seine Toleranzen einhalten.

Ein weiterer praktischer Vorteil ist die Rückwärtsverhandlung. Moderne 10GBASE-T-Ports unterstützen in der Regel auch 1G-, 2,5G- und 5G-Geschwindigkeiten, sodass eine Switch-Aktualisierung einem Kabel-Upgrade vorausgehen kann und beide Investitionen über Budgetzyklen hinweg schrittweise erfolgen können. Power over Ethernet, einschließlich der höheren 802.3bt-Leistungsklassen, erfolgt über dieselben vier Paare, was für Wi-Fi-Zugangspunkte und IP-Kameras, die Multi-Gigabit-Daten und erhebliche Leistung in einem einzigen Kabel benötigen, von enormer Bedeutung ist.

Die Bandbreitenbewertung ist der sauberste Weg, um zu erkennen, warum die Kabelkategorie für 10G-Kupfer so wichtig ist. Jede Kategorie wird anhand eines in Megahertz gemessenen Frequenzbereichs definiert, und 10GBASE-T benötigt ein Spektrum von bis zu 500 MHz, um sein Signal zu platzieren. Niedrigere Kategorien bieten dieses Spektrum einfach nicht, egal wie sorgfältig die Installation ist. Das folgende Säulendiagramm vergleicht die bewertete Kanalbandbreite der vier Kategorien, nach denen Käufer am häufigsten fragen. Beachten Sie beim Lesen eine Regel: Die Nennbandbreite ist eine notwendige Voraussetzung für einen 10G-Kupferkanal und keine vollständige Garantie an sich.

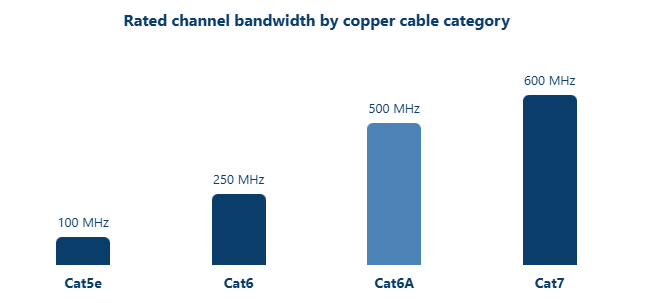

Die Grafik erzählt die Geschichte von 10G-Kupfer auf einen Blick. Cat5e stoppt bei 100 MHz, was für Gigabit angenehm ist, aber keinen Platz für 10GBASE-T lässt. Cat6 verdoppelt diese auf 250 MHz, was für Versuche über kurze Distanzen ausreicht, aber unter den 500 MHz liegt, die der Standard erwartet. Cat6A erreicht 500 MHz, genau das Spektrum, für das 10GBASE-T entwickelt wurde, und deshalb betrachtet die Industrie es als Basis für die neue 10G-Kupferverkabelung. Cat7 reicht bis 600 MHz und bietet zusätzlichen Spielraum und in den meisten Konstruktionen eine vollständige Abschirmung obendrauf. Aus diesen Zahlen ergeben sich zwei praktische Hinweise. Wenn ein Lieferant ein 10G-zertifiziertes Cat6-Patchkabel anbietet, betrachten Sie es zunächst als eine praktische Lösung für kurze Reichweiten und nicht als Ersatz für einen Cat6A-Kanal. Zweitens wird die Bandbreite auf Komponenten- und Kanalebene durch Labor- und Feldtests überprüft. Bitten Sie daher jeden Hersteller oder Großhändler um Testdaten bei voller Nennfrequenz, bevor Sie eine Großbestellung aufgeben. Auch die Bandbreite erklärt einen Teil der Preisleiter, da engere Fertigungstoleranzen bei höheren Frequenzen echten Produktionsaufwand kosten. Dies erklärt jedoch nicht alles, da die Kontrolle des Nebensprechens und die Abschirmung zusätzliche Kosten verursachen, die sich in der Megahertz-Zahl allein nicht widerspiegeln. Verwenden Sie die Tabelle, um Kategorien auszuwählen, und lesen Sie dann den nächsten Abschnitt, um zu verstehen, was mit dem Signal innerhalb dieser Megahertz-Bereiche passiert.

Wichtigste Schlussfolgerung: Cat6A ist die Mindestkategorie, die für einen konformen 10G-Kupferkanal spezifiziert werden muss, da nur seine 500-MHz-Bandbreite mit der Bandbreite von 10GBASE-T übereinstimmt.

So funktioniert 10G-Kupfer: Kodierung, Alien Crosstalk und Kabelkonstruktion

Unter der Haube drängt 10GBASE-T jedes der vier Paare dazu, Daten gleichzeitig in beide Richtungen zu übertragen. Dabei kommt eine 16-stufige Pulsamplitudenmodulation zum Einsatz, die in einer Konstellation mit 128 Zuständen angeordnet ist, wobei eine Echounterdrückungselektronik die überlappenden Sende- und Empfangssignale trennt. Das technische Detail ist für Käufer weniger wichtig als seine Konsequenz: Die Signalintegrität hängt jetzt von der physischen Konstruktionsqualität und der Installationsdisziplin ab, nicht nur von einem Kabelmanteletikett. Kleine Abweichungen, die eine Gigabit-Verbindung verkraften würde, wie z. B. ein zu stark entdrilltes Paar oder ein gequetschter Kabelabschnitt, werden bei 10 Gbit/s zu messbaren Fehlern.

Der größte Einzelfeind ist Alien Crosstalk, oft als ANEXT abgekürzt, bei dem es sich um Störungen handelt, die von benachbarten Kabeln im selben Bündel eingekoppelt werden. Im Gegensatz zum Nebensprechen innerhalb eines Kabels kann das Fremdnebensprechen nicht durch die Elektronik an jedem Ende aufgehoben werden und muss daher physisch durch Paartrennung, Abschirmung und sorgfältige Bündelung kontrolliert werden. Das ist genau der Grund, warum eine Cat6-Verbindung, die sich allein hervorragend bewährt, in einem dichten Feld paralleler Leitungen versagen kann, und warum die Kategoriestandards für 10G-Kupfer die Konstruktionsanforderungen so stark verschärften.

Die Kabelkonstruktion beantwortet diese Herausforderung auf mehreren Ebenen, und die Abschirmungsoptionen verdienen einen genaueren Blick, bevor Sie sich entscheiden. Die folgenden vier Konfigurationen decken fast jedes Produkt ab, das Sie in einem Lieferantenkatalog finden, und jede geht einen anderen Kompromiss zwischen Immunität, Kosten, Abschlussaufwand und Erdungsanforderungen ein.

• U/UTP Vier blanke Adernpaare ohne Abschirmung. Niedrigste Kosten und schnellste Terminierung. Die Immunität beruht vollständig auf der Kabelbalance und erfordert daher höchste Installationsdisziplin.
• F/UTP Ein Folienschirm um alle vier Paare. Reduziert Fremdübersprechen zwischen benachbarten Kabeln deutlich und eignet sich für stark beanspruchte Kabelkanäle, allerdings auf Kosten von Verbindungs- und Erdungsarbeiten.
• U/FTP Eine individuelle Folie um jedes Paar. Starke Kontrolle des Paar-zu-Paar-Übersprechens im Kabel, eine häufige Wahl für Cat6A-Installationen mit hoher Dichte.
• S/FTP Ein Geflechtschirm über einzeln folierten Paaren. Die höchste Immunitätsstufe und der Standardaufbau hinter der Cat7-Verkabelung.

Für jede abgeschirmte Option gilt ein Erdungshinweis: Die Metallabschirmung funktioniert nur dann wie vorgesehen, wenn sie ordnungsgemäß am Patchpanel und an der Steckdose angeschlossen ist. Eine ungeerdete oder schlecht geerdete Abschirmung kann sich näher an einer Antenne als an einer Barriere verhalten. Deshalb fragen wir Kunden immer nach ihrer Erdungspraxis, bevor wir einen abgeschirmten 10G-Kupferkanal empfehlen.

Wichtigste Schlussfolgerung: Die Leistung von 10G-Kupfer hängt von der Übersprechkontrolle ab. Wählen Sie daher die Abschirmungsstufe, die zu Ihrer elektrischen Umgebung passt, anstatt standardmäßig die günstigste ungeschirmte Option zu verwenden.

Kabelkategorien für 10G-Kupfer: Cat6, Cat6A und Cat7 im Vergleich

Die folgende Tabelle fasst die Kategoriefrage in den Zahlen zusammen, die für einen 10G-Kupferplan wichtig sind. Behandeln Sie es als Auswahlfilter und nicht als Marketingtext, da jede Zeile eine Auswirkung auf die Beschaffung hat.

Cat6 verdient ein vorsichtiges Wort, da es in Zitaten für die größte Verwirrung sorgt. Die TIA-Anleitung ermöglicht 10GBASE-T über Cat6 bei geringeren Entfernungen, üblicherweise bis zu 55 Meter, und noch kürzeren Entfernungen innerhalb dichter Bündel in der Nähe anderer Kabel. Einige Projekte nutzen dies erfolgreich für kurze Strecken zwischen Schränken oder von der Wand zum Schreibtisch, aber jedes muss vor Ort zertifiziert sein, und der Kanalrand ist dünner, als sich irgendjemand von uns wünschen würde. Wenn ein Lieferant 10G-fähiges Cat6 anbietet, ohne Entfernungsbeschränkungen zu erwähnen, stellen Sie vor der Unterzeichnung härtere Fragen.

Cat6A ist die gängige Lösung und wird von TIA und ISO als Klasse EA für garantierte 100-Meter-10GBASE-T-Kanäle anerkannt. Es wurde speziell für die Kontrolle von Alien-Crosstalk entwickelt, ist in ungeschirmten und geschirmten Versionen erhältlich und sein Preis hat sich nach Jahren der Massenproduktion im Mainstream-Bereich angesiedelt. Für eine neue 10G-Kupfer-Bereitstellung ist Cat6A der sichere Standard, der bei der nächsten Prüfung nicht verteidigt werden muss.

Darüber liegt Cat7 als ISO-definiertes Klasse-F-System mit 600 MHz, aufgebaut auf einer vollständig abgeschirmten S/FTP-Konstruktion. Ein Kompatibilitätshinweis ist hier wichtig: Formales Cat7 spezifiziert GG45- oder TERA-Anschlüsse anstelle von einfachem RJ45, obwohl viele abgeschirmte Kabel und Module mit RJ45-Anschluss in Lieferantenkatalogen für die Leistung der Cat7-Klasse ausgelegt sind. Wenn Ihre Projektdokumente Cat7 erfordern, überprüfen Sie vor der Bestellung die Steckverbinderkompatibilität aller Komponenten im Kanal. Darüber hinaus gibt es Cat8 für kurze 30-Meter-25G- und 40G-Verbindungen in Rechenzentren, was wissenswert ist, auch wenn es selten auf eine horizontale Bürogestaltung zutrifft.

Ein konformer 10G-Kupferkanal ist eine Kette aus fünf Elementen: dem Arbeitsbereichskabel, der Keystone-Buchse hinter der Frontplatte, dem horizontalen Kabel, dem Patchpanel im Telekommunikationsraum und dem Gerätekabel auf der anderen Seite. Das Mischen von Leistungsklassen entlang dieser Kette vernichtet die Marge, die Ihnen der Standard lässt, sodass erfahrene Käufer den gesamten Kanal von einem Hersteller in einer Klasse beziehen. Die Keystone-Buchse ist die Komponente, die Installateure am häufigsten berühren und am wenigsten testen, weshalb die Abschlussgenauigkeit in einem Cat6A-Modul ebenso sorgfältig geprüft werden muss wie der Kabelaufdruck auf der Box.

Geschirmte, werkzeuglose Cat6A-Keystone-Buchsen für 10G-Kanäle Diese abgeschirmten, werkzeuglosen Cat6A-Keystone-Buchsen schließen Arbeitsbereichsverbindungen mit gleichbleibender Präzision ab. Da die Abschlussgenauigkeit an der Buchse für die Zertifizierung eines 10G-Kupferkanals von entscheidender Bedeutung ist, trägt die Beschaffung entsprechend der Kanalqualität dazu bei, die Linkmarge zu schützen. Produkt anzeigen →

Wichtigste Schlussfolgerung: Legen Sie Cat6A als standardmäßige 10G-Kupferplattform fest, reservieren Sie Cat7 für anspruchsvolle EMI- oder Shielded-Policy-Standorte und behandeln Sie kurze Cat6-Läufe als zertifizierte Ausnahmen und nicht als Designstrategie.

10G-Kupfer vs. 10G-Glasfaser: Entfernung, Kosten und wo jeder gewinnt

Keine der beiden Technologien gewinnt auf allen Achsen, daher stellt sich die nützliche Frage, welches Medium auf den Achsen Ihres Projekts tatsächlich gewinnt. Im Großen und Ganzen besitzt 10G-Kupfer die letzten 100 Meter, auf denen sich Endpunkte befinden, dank RJ45-Allgegenwart, PoE-Unterstützung und niedrigen Komponentenkosten pro Kanal. Fiber besitzt alles darüber hinaus: Backbone-Steiger, Campus-Verbindungen, stark störungsbehaftete Routen und alle Pfade mit Wachstumsplänen über 10 Gbit/s.

Die Entfernung ist normalerweise die erste Zahl, die Käufer vergleichen, wenn sie 10G-Kupfer gegenüber Glasfaser abwägen. Ein 10GBASE-T-Kanal und eine Glasfaserverbindung lösen das gleiche 10-Gbit/s-Problem, überbrücken jedoch sehr unterschiedliche Entfernungen vom selben Rack. Das horizontale Balkendiagramm unten zeigt die maximale Reichweite der gängigsten Medien bei 10 Gbit/s. Kupferkategorien befinden sich neben Multimode-Glasfaser und einer direkt angeschlossenen Twinax-Baugruppe, sodass die Proportionen leicht abzulesen sind. Alle Werte setzen einen normgerechten, ordnungsgemäß installierten Kanal voraus.

Das Muster in dieser Tabelle ist die Architektur der meisten modernen Gebäude im Miniaturformat. Direkt angeschlossene Twinax-Baugruppen haben eine Gesamtlänge von etwa 7 Metern, was sie zu einem In-Rack-Werkzeug für die Verbindung benachbarter Switches und nicht zu einem Verkabelungssystem macht. Cat6 deckt etwa 55 Meter bei 10 Gbit/s ab, wenn die Bedingungen günstig sind, genug für einige Schrankstrecken zwischen den Stockwerken, aber nie ein garantiertes horizontales Design. Cat6A und Cat7 übertragen beide 10G-Kupfer über den gesamten 100-Meter-Kanal, um den herum die strukturierte Verkabelung entwickelt wurde, und diese Zahl ist es, die es einem Telekommunikationsraum ermöglicht, eine ganze Etage zu versorgen. OM3-Multimode-Glasfaser verlängert die gleichen 10 Gbit/s auf 300 Meter und OM4 auf 400 Meter, weshalb Steigleitungen und Verbindungen zwischen Gebäuden standardmäßig auf Glasfaser basieren. Zusammengelesen beschreiben die Balken eine saubere Arbeitsteilung: Kupfer für die horizontalen letzten 100 Meter, Glasfaser darüber und darüber hinaus. Es gibt keine Twisted-Pair-Option über 100 Meter hinaus mit 10 Gbit/s, daher ist eine 120-Meter-Strecke eine Glasfaser-Entscheidung, unabhängig vom Budget. Latenzunterschiede zwischen 10GBASE-T und Glasfaser bestehen zwar, sind jedoch gering genug, dass Büro- und Campusanwendungen sie in den meisten Fällen ignorieren können. Auch Gewicht und Durchmesser spielen eine Rolle, denn 10G-Kupferkabel sind dicker als ihre Gigabit-Vorgänger und füllen den Riser-Platz schneller. Die Entfernung wirkt sich auch auf die Topologie aus, da bei einer Kupferreichweite von 100 Metern in der Regel die Kosten für Zwischenschränke auf einer typischen Etage entfallen. Wenn in Ihrem Gebäude bereits ein OM3- oder OM4-Backbone installiert ist, sorgt das intelligente Design für eine vertikale Verteilung und ermöglicht Cat6A die Bewältigung jedes horizontalen Abfalls.

Die Kosten entscheiden ebenso über viele Projekte wie die reine Leistung. Das Budget für eine 10G-Kupferverbindung verteilt sich auf vier Bereiche: passive Komponenten, aktive Ports, Installationsaufwand und Tests. Die Proportionen ändern sich mit der Projektgröße, aber bei einer typischen Bürosanierung wird der Großteil des Geldes außerhalb des Umbaus ausgegeben. Das Donut-Diagramm unten zeigt eine repräsentative Aufteilung für einen einzelnen 10G-Kupferkanal in einem mittelgroßen Upgrade. Behandeln Sie es als Planungskennzahl und nicht als Angebot.

Der häufigste Planungsfehler besteht darin, anzunehmen, dass die Kabelrechnung alles ist. Passive Komponenten machen mit rund 40 Prozent den größten Einzelanteil aus, doch dieser Anteil umfasst alle Buchsen, Panels und Kabel im Kanal, nicht nur das Kabel selbst. Aktive Ports benötigen etwa ein Viertel, und hier wird der Vergleich zwischen 10GBASE-T und SFP-Glasfaser interessant, da Portpreise und Stromverbrauch zwischen den Switch-Generationen deutlich variieren und bei großen Bereitstellungen die Berechnung auf den Kopf stellen können. Der Installationsaufwand entspricht dem aktiven Anteil, und der Arbeitsaufwand erfordert bei 10G-Kupfer mehr Sorgfalt als bei Gigabit, da sich Terminierungsgenauigkeit und Bündelungsdisziplin direkt auf die Kanalmargen auswirken. Das Testen sieht mit 10 Prozent gering aus, ist aber die günstigste Versicherung in der Tabelle, da eine Zertifizierung, die einen fehlerhaften Abbruch abdeckt, einen erneuten Besuch erspart, der mehr kostet als die Zeit des Testers. Großhändler und Projektkäufer sollten auch die Kanalkosten und nicht die Komponentenpreise vergleichen, da eine etwas teurere Buchse, die schneller installiert werden kann, den Arbeitsaufwand senken kann. Auch die Menge spielt eine Rolle: Die Bestellung eines kompletten Kanalbausatzes bei einem Hersteller ist in der Regel günstiger als der Zusammenbau von Komponenten bei mehreren Lieferanten. Bei diesen Zahlen wird von einer Neuverkabelung ausgegangen, und eine Nachrüstung mit schwierigen Leitungen treibt den Arbeitsanteil in die Höhe. Auch die Strombudgets verdienen eine Erwähnung, da dichte 10GBASE-T-Switch-Konfigurationen mehr Strom verbrauchen als Glasfaseräquivalente, und das zeigt sich auf der Betriebsseite des Hauptbuchs. Nacharbeit ist der unsichtbare fünfte Bereich, und der sicherste Weg, ihn zu verkleinern, besteht darin, von Anfang an Komponenten mit überprüfbaren Testdaten zu kaufen.

Wichtigste Schlussfolgerung: Verwenden Sie 10G-Kupfer für die letzten 100 Meter, auf denen sich Endpunkte befinden, und übergeben Sie die Aufgabe an Glasfaser, sobald die Strecken 100 Meter überschreiten, Gebäude durchqueren oder ernsthaften Störungen ausgesetzt sind.

Anwendungsszenarien und Auswahlpunkte für 10G-Kupfer

Wo 10G-Kupfer heute seinen Unterhalt verdient

Die horizontale Verkabelung von Unternehmensbüros bleibt der klassische Fall: ein Cat6A-Kanal von einem zentralen Telekommunikationsraum zu jedem Arbeitsbereich, der heute Schreibtische mit Multi-Gigabit und bei Geräteerneuerung mit 10G versorgt. Die Wi-Fi-Geschichte ist ebenso wichtig geworden, da moderne 802.11ax- und Nachfolge-Zugangspunkte Multi-Gigabit-Uplinks und Hochleistungs-PoE über dasselbe Kabel benötigen und ein Cat6A 10G-Kupfer-Drop beides erfüllt, ohne einen zweiten Stromkreis zu beanspruchen. Überwachung und Gebäudeautomation folgen derselben Logik, da NVR-Uplinks, Kameraaggregation und Controller-Verkehr alle von der Spielraumhöhe bei Kupferleitungen profitieren, die unter 100 Metern bleibt. In Rechenzentren spielt 10GBASE-T eine Rolle in End-of-Row- und Mid-of-Row-Topologien für Strecken von bis zu 100 Metern, während In-Rack-Verbindungen bei einigen Metern typischerweise Twinax-Baugruppen verwenden und der vertikale Spine auf Glasfaser verlagert wird. Intelligente Gebäude und Industrie-Edges runden die Liste ab, überall dort, wo Gateways, Controller und Aggregations-Switches robuste Multi-Gigabit-Konnektivität in elektrisch verrauschten Umgebungen wie Produktionshallen oder Gerätezonen auf Dächern benötigen.

Im Telekommunikationsraum selbst ist das Patchpanel der Ort, an dem alle diese horizontalen Leitungen landen, und die Qualität des Panels bestimmt, wie viel Spielraum den Anschluss übersteht. Ein der Kategorie angepasstes, gut gebautes Panel sorgt dafür, dass jede zertifizierte Verbindung zertifiziert bleibt, nachdem der Installateur das Gebäude verlässt. Aus diesem Grund gehört die Panelauswahl in die Spezifikation und nicht in die Last-Minute-Hardwareliste.

Abgeschirmte Cat6A- und UTP-Patchpanels Cat6A-Patchpanels mit mehreren Portanzahlen und geschirmten oder ungeschirmten Optionen verbinden alle horizontalen Leitungen im Telekommunikationsraum. Ein der Kategorie angepasstes, gut gebautes Panel bewahrt die zertifizierte Verbindungsleistung, sodass die Panelqualität in die Spezifikation gehört. Produkt anzeigen →

Auswahlpunkte für Beschaffungsteams

1. Behalten Sie für den gesamten Kanal eine Kategorie und einen Leistungsgrad bei, vom Arbeitsbereichskabel bis zum Patchpanel, da ein einziges schwaches Glied den gesamten Kanal definiert.
2. Passen Sie den Abschirmungspegel an die elektrische Umgebung an und stellen Sie sicher, dass Ihr Team die Abschirmungen richtig verbinden kann, bevor Sie sich für F/UTP, U/FTP oder S/FTP entscheiden.
3. Überprüfen Sie die thermischen Annahmen für PoE: Hochleistungs-PoE erwärmt gebündelte Kabel. Planen Sie daher konservative Bündelgrößen und bevorzugen Sie Cat6A für 802.3bt-Bereitstellungen.
4. Fragen Sie jeden in die engere Wahl gezogenen Lieferanten nach Komponenten- und Kanaltestdaten, die Einfügungsdämpfung, Rückflussdämpfung, NEXT und Fremdnebensprechen über die gesamte Nennfrequenz abdecken.
5. Bewerten Sie den Hersteller, der hinter dem Katalog steht: Eigene Werkzeuge, stabile Produktionskapazität, OEM- und ODM-Unterstützung und eine für den Vertrieb geeignete Verpackung sagen allesamt reibungslosere Projekte voraus.
6. Führen Sie die Validierung anhand von Mustern durch, die von Ihren eigenen Installateuren durchgeführt wurden, bevor Sie eine Großbestellung aufgeben, da echte Verarbeitungsqualität Teil des Produkts ist.

Wichtigste Schlussfolgerung: Kaufen Sie den 10G-Kupferkanal als ein abgestimmtes System von einem zuverlässigen Hersteller und lassen Sie Feldproben und nicht Katalogseiten die endgültige Entscheidung treffen.

Installations- und Wartungsanleitung für zuverlässige 10G-Kupferverbindungen

Installationsregeln, die den Kanal schützen

Die meisten 10G-Kupferprobleme werden installiert und nicht hergestellt, was eine gute Nachricht ist, da Installationsgewohnheiten behebbar sind. Behalten Sie die Verdrillung jedes Paares bis zum Anschlusspunkt bei und drehen Sie bei Cat6A-Buchsen und -Panels nie mehr als etwa 13 Millimeter auf. Beachten Sie den minimalen Biegeradius, mindestens das Vierfache des Kabelaußendurchmessers und mehr bei abgeschirmten Designs, insbesondere hinter Frontplatten und in überfüllten Schränken. Halten Sie horizontale Leitungen von ungeschirmten Stromleitungen und Leuchtstofflampen getrennt und vermeiden Sie lange parallele Wege entlang von Motor- oder Beleuchtungsstromkreisen. Begrenzen Sie die Bündelgrößen und ersetzen Sie zu feste Kabelbinder durch Klettverschlüsse, da der Quetschdruck die Paargeometrie verzerrt, auf die 10GBASE-T angewiesen ist. Terminieren Sie mit den richtigen Chips und Werkzeugen auf Hardware der Kategorie, zertifizieren Sie dann jede permanente Verbindung und den gesamten Kanal und fügen Sie auf den dichtesten Panels Stichprobenprüfungen auf Fremdübersprechen hinzu.

Die Gerätekabel an beiden Enden verdienen die gleiche Ernsthaftigkeit wie das Festkabel, denn ein billiges Kabel kann einen zertifizierten Kanal zunichte machen. Halten Sie einen Vorrat an getesteten, auf die Kategorie abgestimmten Kabeln in Standardlängen bereit, damit Installateure nie mit Resten eines älteren Projekts improvisieren.

Cat6A- und Cat8-Patchkabel Kategorie-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Produkt anzeigen →

Gesunderhaltung der Anlage nach der Übergabe

Beschriften Sie beide Enden jeder Verbindung mit derselben Kennung, sorgen Sie für einen Staubschutz an ungenutzten Ports und halten Sie eine Patching-Disziplin ein, die jede Bewegung, jedes Hinzufügen und jede Änderung aufzeichnet. Zertifizieren Sie jeden Link erneut, der erneut beendet oder umgeleitet wird, anstatt davon auszugehen, dass er immer noch den Anforderungen entspricht. Ersetzen Sie beschädigte Patchkabel, anstatt sie erneut zu crimpen, da vor Ort gecrimpte Reparaturen selten die Cat6A-Toleranzen einhalten. Planen Sie ein regelmäßiges Audit, bei dem Kanäle abgetastet, Schranktemperaturen in Zonen mit hohem PoE-Gehalt überprüft und die Dokumentation mit dem abgeglichen wird, was sich tatsächlich in den Racks befindet. Werke, die dieser Routine folgen, bestehen ihre 10G-Kupfer-Audits Jahre später ohne Probleme, und Werke, die sie überspringen, bemerken den Unterschied normalerweise zum ungünstigsten Zeitpunkt bei einem Umzug, einer Ergänzung oder einer Änderung.

Wichtigste Schlussfolgerung: Ein 10G-Kupferkanal ist nur so gut wie sein schlechtester Abschluss. Setzen Sie daher bei der Installation auf Verdrehung, Biegeradius, Bündelung und Zertifizierungsregeln und führen Sie nach jeder Änderung eine erneute Zertifizierung durch.
