Das Beste auswählen Cat7-Keystone-Buchse kommt auf drei Kernfaktoren an: Abschirmungstyp (STP vs. FTP), Steckeranschlussart (werkzeuglos vs. Punch-Down) und Kompatibilität mit dem Leiterquerschnitt Ihres Kabels . Wenn Sie dies richtig machen, erreicht Ihr Netzwerk über Strecken von bis zu 100 Metern konstant die Nennbandbreite von 600 MHz von Cat7. In den folgenden Abschnitten werden alle Entscheidungspunkte mit spezifischen Spezifikationen, Vergleichen und Anleitungen aus der Praxis aufgeschlüsselt.
Was macht eine Keystone-Buchse „Cat7-kompatibel“?
Cat7 ist ein ISO/IEC 11801-Standard der Klasse F und kein TIA/EIA-Standard, was bedeutet, dass die Spezifikationsdetails von den gebräuchlicheren Cat5e/Cat6-Klassifizierungen abweichen. Eine echte Cat7-Keystone-Buchse muss die folgenden Mindestleistungsschwellenwerte erfüllen:
| Parameter | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Bandbreite | 500 MHz | 600 MHz | 1000 MHz |
| Maximale Datenrate | 10 Gbit/s | 10 Gbit/s | 40–100 Gbit/s |
| Abschirmungsanforderung | Optional | Obligatorisch (S/FTP) | Obligatorisch (S/FTP) |
| Steckertyp | RJ45 | GG45 oder TERA | GG45 oder TERA |
Beachten Sie das Cat7 erfordert eine vollständige Abschirmung aller Komponenten , einschließlich der Keystone-Buchse selbst. Jede mit „Cat7“ gekennzeichnete Buchse, der jedoch die Abschirmung einzelner Paare und ein Gesamtgeflecht fehlen, entspricht nicht dem Standard, ungeachtet der Marketingaussagen.
Abschirmungsarten: Warum S/FTP für Cat7 nicht verhandelbar ist
Cat7-Kabel verwenden eine S/FTP-Konstruktion (Screened Foiled Twisted Pair): Jedes der vier Paare wird einzeln mit Folie umwickelt, und dann wird das gesamte Bündel von einem geflochtenen Schirm umgeben. Eine Cat7-Keystone-Buchse muss diesen Abschirmpfad ununterbrochen fortsetzen. Hier ist, was jedes Abschirmungsetikett tatsächlich bedeutet:
- FTP / ScTP – Nur einzelne Gesamtfolie. Geeignet für Cat6A, unzureichend für Cat7.
- S/FTP – Einzelne Paarfolien plus Außengeflecht. Mindestens für Cat7 erforderlich.
- SF/FTP – Einzelne Paarfolien plus Außengeflecht plus Außenfolie. Übertrifft die Cat7-Anforderungen; Wird häufig für industrielle Umgebungen oder Umgebungen mit hohen Interferenzen verwendet.
Eine gebrochene Abschirmung am Anschlusspunkt fungiert als Antenne und lädt zum Eindringen elektromagnetischer Störungen ein. In der Praxis, Alien Crosstalk (AXT) kann um bis zu 30 dB ansteigen wenn die Abschirmung an der Buchse nicht ordnungsgemäß geerdet ist – genug, um eine 10GBase-T-Verbindung vollständig offline zu schalten.
Den Schirm richtig erden
Eine abgeschirmte Buchse ist nur dann sinnvoll, wenn sie an einem Ende (Patchpanel- oder Wandplattenseite) geerdet ist. Durch die Erdung an beiden Enden entsteht eine Erdschleife. Suchen Sie nach Buchsen mit integriertem Metallgehäuse, die direkt an einen geerdeten Patchpanel-Rahmen geklemmt werden – dadurch ist kein separates Pigtail-Erdungskabel erforderlich und Installationsfehler werden reduziert.
GG45 vs. TERA: Auswahl des richtigen Cat7-Steckerformats
Cat7 verwendet keine Standard-RJ45-Schnittstelle. Zwei Steckersysteme dominieren, und die Wahl des falschen bedeutet den Kauf inkompatibler Patchkabel und Frontplatten:
| Funktion | GG45 | TERA |
|---|---|---|
| RJ45 abwärtskompatibel | Ja | Nein |
| Maximale Frequenz | 600 MHz | 1000 MHz |
| Kontaktstellen | 8 (4 Ecken) | 8 |
| Bester Anwendungsfall | Gemischte Umgebungen mit älteren RJ45-Geräten | Vollständige Cat7A- oder speziell entwickelte Cat7-Infrastruktur |
| Verfügbarkeit der Faceplate | Weit verbreitet | Begrenzter |
Für die meisten Heimlabore und den Einsatz in kleinen Unternehmen: GG45 ist die praktische Wahl Denn vorhandene RJ45-Patchkabel funktionieren weiterhin mit Cat6A-Leistungsniveau, während native Cat7-Patchkabel die volle 600-MHz-Bandbreite freischalten.
Anschlussart: Werkzeuglos vs. Punch-Down
Wie Sie das Kabel an der Buchse anschließen, wirkt sich sowohl auf die Installationszeit als auch auf die langfristige Zuverlässigkeit aus. Cat7-Keystone-Buchsen gibt es in zwei primären Anschlussarten:

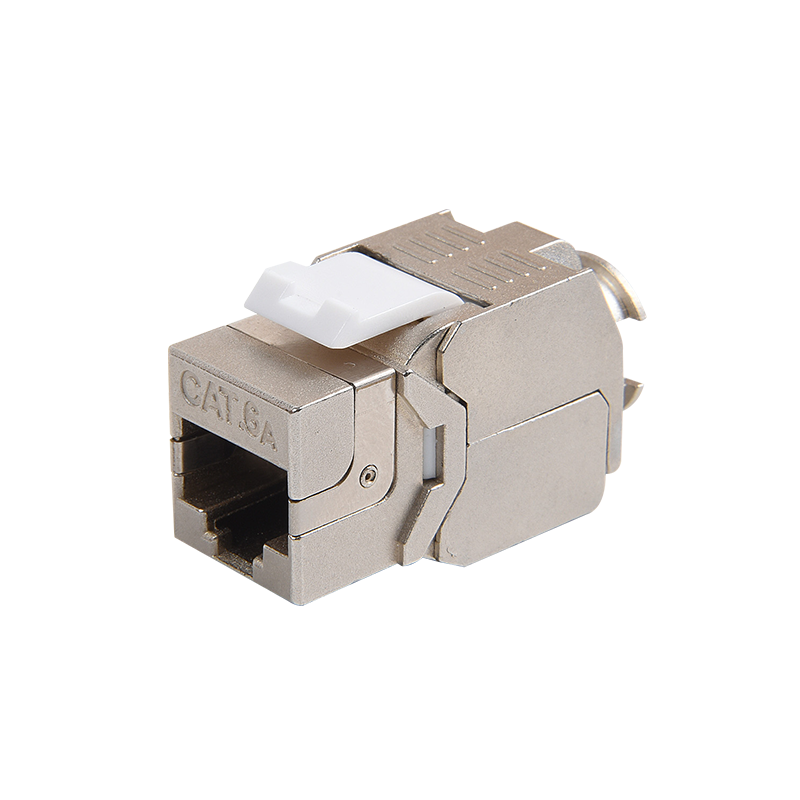

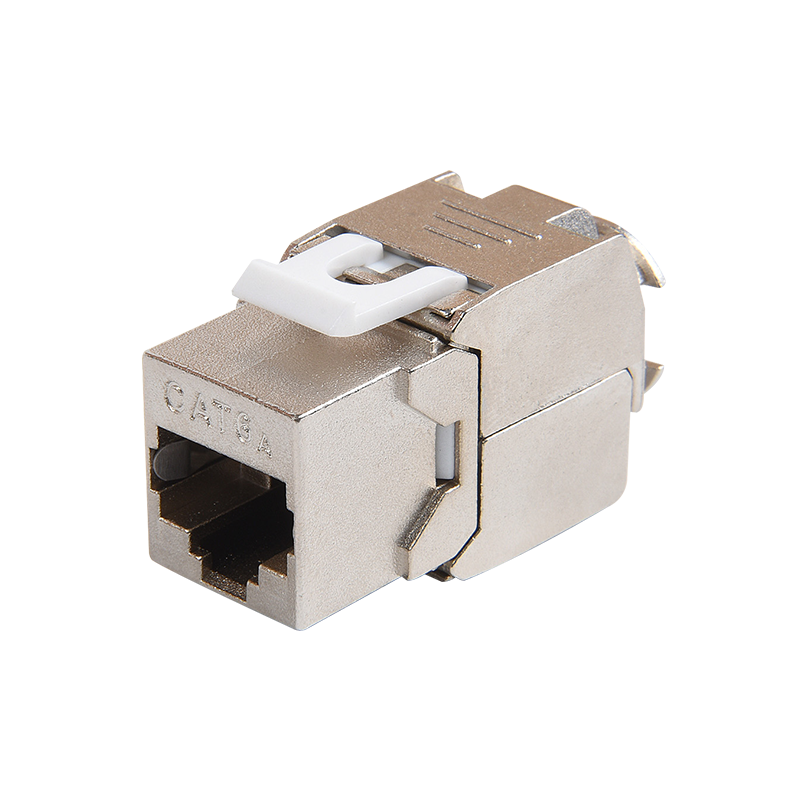

Werkzeugloser (IDC-Clip) Anschluss
Die Leiter werden in beschriftete Schlitze eingeführt und eine Kappe wird aufgeschnappt, wodurch gleichzeitig geschnitten und der Kontakt hergestellt wird. Zu den Vorteilen gehört eine schnellere Installation (normalerweise). weniger als 2 Minuten pro Wagenheber Einmal geübt), ist kein Auflegewerkzeug erforderlich und das Risiko einer Überbeanspruchung der Leiter ist geringer. Der Nachteil sind etwas höhere Stückkosten und ein weniger vertrautes Gefühl für erfahrene Installateure, die an traditionelle Methoden gewöhnt sind.
Punch-Down-Anschluss (110-Stil).
Ein 110-Stanzwerkzeug treibt jeden Leiter in einen IDC-Schlitz. Diese Methode ist der Industriestandard in der strukturierten Verkabelung und wird von Profis bevorzugt, die umfangreiche Patchpanel-Arbeiten durchführen. Stellen Sie für Cat7 sicher, dass Ihr Auflegewerkzeug über eine verfügt Low-Impact-Einstellung — Übermäßige Krafteinwirkung kann die Folienabschirmung einzelner Paare beschädigen, wodurch der Schutz, für den Sie bezahlt haben, beeinträchtigt wird.
Was sollten Sie wählen?
- Heimwerken oder kleine Auflagen (1–10 Wagenheber): Werkzeuglos ist schneller und vermeidet die Kosten für ein hochwertiges Auflegewerkzeug.
- Professionelle oder große Auflagen (20 Heber): Das Anstanzen mit einem kalibrierten Werkzeug liefert konsistentere Ergebnisse im großen Maßstab.
- Nachrüstung oder enge Platzverhältnisse: Werkzeuglose Wagenheber haben in der Regel ein kompakteres Rückenprofil und erleichtern die Arbeit hinter flachen Wandkästen.
Kompatibilität der Leiterstärke: Passen Sie die Buchse an Ihr Kabel an
Cat7-Kabel werden in Vollkern- und Litzenvarianten hergestellt, die jeweils ein anderes IDC-Kontaktdesign erfordern:
- Massiver Leiter (22–24 AWG): Standard für Unterputzverläufe. IDC-Kontakte durchdringen die Isolierung von Massivdrähten sauber. Verwenden Sie keine rein verseilten Buchsen mit massivem Kabel – die Kontaktflügel können nicht richtig sitzen, was zu Unterbrechungen der Kontinuität führen kann.
- Litzenleiter (26–28 AWG): Wird für Patchkabel verwendet. IDC-Kontakte für Litzen haben einen breiteren Schlitz, um mehrere Filamente aufzunehmen. Die Verwendung einer reinen Buchse an einem Litzenkabel führt zu hohem Kontaktwiderstand und Signalverlust.
- Dual-Rating-Buchsen (22–26 AWG): Akzeptieren Sie beide Leitertypen. Empfohlen, wenn Sie sich über die Kabelspezifikation nicht sicher sind oder eine gemischte Umgebung aufbauen.
Stellen Sie vor dem Kauf immer sicher, dass der auf dem Buchsengehäuse aufgedruckte AWG-Bereich mit dem Leiterquerschnitt Ihres Kabels übereinstimmt.
Verkabelungskonfiguration: T568A vs. T568B
Cat7-Keystone-Buchses unterstützen sowohl die Verkabelungsschemata T568A als auch T568B. Das Schema selbst hat keinen Einfluss auf die Leistung — Was zählt, ist die Konsistenz über alle Buchsen, Patchpanels und Patchkabel hinweg im selben Durchgang. Durch die Kombination von T568A an einem Ende und T568B am anderen Ende entsteht ein Crossover-Kabel, das mit Standard-Netzwerk-Switches nicht funktioniert.
- T568B kommt in kommerziellen Anlagen in Nordamerika am häufigsten vor.
- T568A wird in staatlichen und einigen internationalen Installationen bevorzugt und ist gemäß ANSI/TIA-570-C für die Verkabelung in Wohngebieten erforderlich.
Die meisten Cat7-Buchsen enthalten farbcodierte Schaltpläne für beide Schemata auf dem Gehäuse oder in der Verpackung. Wählen Sie eines aus und dokumentieren Sie Ihre Wahl – das schützt jeden, der noch Jahre später Wartungsarbeiten durchführt.
Wichtige Spezifikationen, die Sie vor dem Kauf überprüfen sollten
Verwenden Sie diese Checkliste, wenn Sie eine Auflistung oder ein Datenblatt einer Cat7-Keystone-Buchse bewerten:
- Nennbandbreite: Muss ≥ 600 MHz sein. Alles, was niedriger ist, ist Cat6A oder niedriger.
- Abschirmung: S/FTP-Konstruktion mit einem leitfähigen Gehäuse, das mit einer geerdeten Platte zusammenpasst.
- Einfügungsdämpfung bei 600 MHz: Sollte ≤ 0,4 dB gemäß dem ISO/IEC 11801-Kanalmodell sein.
- NEXT (Near-End Crosstalk) bei 600 MHz: Suchen Sie nach Werten ≥ 60 dB für einen Spielraum über dem Minimum.
- Rückflussdämpfung bei 600 MHz: ≥ 15 dB ist ein praktischer Schwellenwert für die 10GBase-T-Zuverlässigkeit.
- Leiterbereich: Stellen Sie sicher, dass es mit dem AWG Ihres Kabels übereinstimmt (normalerweise 22–24 AWG für feste Unterputz-Cat7).
- Paarungszyklen: Hochwertige Buchsen sind für ≥ 750 Einfügungen ausgelegt. Budgeteinheiten geben oft nur 200 an.
- Kontaktbeschichtung: Vergoldete Kontakte (≥ 50 µin) widerstehen Oxidation und behalten über die Zeit einen niedrigen Kontaktwiderstand bei.
Häufige Installationsfehler, die die Cat7-Leistung beeinträchtigen
Selbst die Buchse mit den höchsten Spezifikationen kann bei falscher Installation eine mangelhafte Leistung erbringen. Dies sind die häufigsten Fehler:
- Übermäßiges Aufdrehen am Ende: Cat7 erlaubt maximal 13 mm (0,5 Zoll) des unverdrillten Leiters an der Buchse. Eine Überschreitung dieses Wertes erhöht das Übersprechen und kann zum Scheitern eines Kanalzertifizierungstests führen.
- Die Tropfschleife am Schild wird nicht beibehalten: Wenn Sie abgeschirmte Kabel durch Wandhohlräume verlegen, lassen Sie eine kleine Schlaufe frei, um zu verhindern, dass Feuchtigkeit entlang des Geflechts in das Buchsengehäuse eindringt.
- Kabelbinder zu fest anziehen: Durch die Komprimierung des S/FTP-Kabels an Biegungen werden die einzelnen Paarfolien verformt, wodurch Impedanzdiskontinuitäten entstehen. Verwenden Sie bei Cat7-Strecken Klettverschlüsse anstelle von Kabelbindern aus Kunststoff.
- Verstöße gegen den Mindestbiegeradius: Cat7-Kabel haben einen minimalen Biegeradius von 8× der Kabeldurchmesser (typischerweise ~60 mm für Kabel mit 7,5 mm Durchmesser). Engere Biegungen verursachen Reflexionen, die die Rückflussdämpfungstests nicht bestehen.
- Abgeschirmte und ungeschirmte Komponenten mischen: Die Verwendung einer Cat7-Buchse an einem ungeschirmten Cat6A-Kabel oder umgekehrt macht den Abschirmungsvorteil zunichte und führt zu Erdungsunterbrechungen.
Wann Sie wählen sollten Cat7-Keystone-Buchsen vs. Cat6A
Die Kosten für die Cat7-Infrastruktur betragen ungefähr 20–35 % mehr als eine gleichwertige Cat6A-Installation. Diese Prämie ist in bestimmten Fällen gerechtfertigt, in anderen jedoch unnötig:
| Szenario | Empfohlener Standard | Grund |
|---|---|---|
| Zuhause oder kleines Büro, 1-Gbit/s-Switch | Cat6 oder Cat6A | Cat7-Overhead unnötig |
| 10 Gbit/s backbone, clean environment | Cat6A | Cat6A erfüllt 10GBase-T zu geringeren Kosten |
| 10 Gbit/s runs near fluorescent lighting or motors | Cat7 | Die S/FTP-Abschirmung weist elektromagnetische Störungen zurück |
| Zukunftssicher für 25/40 Gbit/s | Cat7A | 1000 MHz Bandbreite erforderlich |
| Industrie-/Produktionsgeschoss | Cat7 oder Cat7A | Eine Umgebung mit starken elektromagnetischen Störungen erfordert eine vollständige Abschirmung |
Testen Sie Ihren Cat7-Abschluss nach der Installation
Ein Feldtester ist die einzige Möglichkeit, zu bestätigen, dass ein Cat7-Kanal den Spezifikationen entspricht. Einfache Wiremap-Tester reichen nicht aus – sie messen keine Frequenzbereichsparameter. Verwenden Sie einen Tester, der dazu in der Lage ist Genauigkeit der Stufe IIIe oder Stufe IV (gemäß IEC 61935-1) zur Zertifizierung eines Cat7-Kanals. Wichtige durchzuführende Tests:
- Wiremap: Überprüft die Pin-Kontinuität und das Fehlen gekreuzter, geteilter oder vertauschter Paare.
- Einfügedämpfungsdurchlauf (bis zu 600 MHz): Bestätigt, dass die Signaldämpfung im gesamten Frequenzbereich innerhalb der Cat7-Kanalgrenze bleibt.
- NEXT und FEXT: Übersprechmessungen, die Probleme mit unverdrillten Leitern am Anschlusspunkt der Buchse erkennen.
- Schirmkontinuität: Überprüft, ob der Erdungsdraht oder das Geflecht Ende an Ende ohne Kurzschluss mit den Leiterpaaren verbunden ist.
Wenn ein Kanal ausfällt, sind die häufigsten Ursachen übermäßiges Aufdrehen an der Buchse, eine beschädigte Paarfolie oder eine fehlende Abschirmungserdungsverbindung – alles lässt sich beheben, indem man die Buchse neu konfektioniert, anstatt die Kabelstrecke auszutauschen.
