So wählen Sie den richtigen Kupferkabeltester für strukturierte Verkabelungsarbeiten aus

Ein Installateur steht an einem frisch ausgestatteten 24-Port-Patchpanel mit einem Handtester in der einen Hand und einer PoE-Kamera in der anderen, die immer wieder offline geht. Die Verbindung besteht zwar durch Kontinuität, aber der Job schlägt am Switch immer noch fehl. Aufgrund dieser Lücke sollte ein Kupferkabeltester nach der Frage ausgewählt werden, die er beantwortet, und nicht nach der Anzahl der LEDs auf seinem Gehäuse. Ein Durchgangspiepser kann nachweisen, dass Kupfer angeschlossen ist. Ein Wiremap-Tester kann anzeigen, welche Pins gekreuzt sind. Eine Reflektometerfunktion im Längen- und Zeitbereich kann auf ein gequetschtes Kabel oder einen Brückenabgriff hinweisen. Ein Qualifizierungs- oder Zertifizierungstester kann zeigen, ob der Link genügend Leistungsspielraum für die Anwendung bietet. Die richtige Kaufentscheidung beginnt mit den Fehlern, die Sie erwarten, den Standards, die Sie dokumentieren müssen, und der Menge an Links, die Ihr Team jede Woche beendet.

Was ein Kupferkabeltester prüfen muss, bevor Sie einen Link akzeptieren

Ein Kupferkabeltester ist keine Produktkategorie. Es handelt sich um eine Instrumentenfamilie mit sehr unterschiedlichen Aufgaben. Am unteren Ende beantwortet ein einfacher Durchgangsprüfer eine knappe Frage: Gibt es einen leitenden Pfad von einem Ende des Kabels zum anderen? Dies ist nützlich für eine schnelle Überprüfung eines verdächtigen Patchkabels, einer Lautsprecherleitung oder eines Alarmkreises. Es reicht nicht aus, dass eine Datenverbindung Gigabit-Ethernet, PoE oder eine Garantieübergabe unterstützen muss.

Ein Wiremap-Tester fügt eine Pin-für-Pin-Überprüfung hinzu. Es kann ein gekreuztes Paar, ein geteiltes Paar, einen Kurzschluss zwischen Leitern oder eine fehlende Verbindung an einem Pin erkennen. Für Verschiebungen, Ergänzungen und Änderungen werden ein Tongenerator und eine Sonde oft mit einer Verdrahtungskarte gekoppelt, damit ein Techniker ein unbeschriftetes Kabel in einem überfüllten Rack lokalisieren kann. Diese Kombination ist für Wartungsarbeiten praktisch, misst jedoch weder die Länge noch die Hochfrequenzleistung.

Ein Längen- und Fehlerortungstester verwendet Zeitbereichsreflektometrie oder eine ähnliche Impulsmethode, um die Entfernung zu einer Unterbrechung, einem Kurzschluss oder einem schlechten Abschluss abzuschätzen. Hier wird ein Kupferkabeltester zu einem Tool zur Fehlerbehebung und nicht zu einer „Go-or-No-Go“-Box. Wenn eine Verbindung ausfällt und das Kabel in einem Deckenhohlraum verschwindet, kann der Unterschied zwischen einem 12-Meter-Fehler und einem 42-Meter-Fehler darüber entscheiden, ob das Team eine Wand oder den gesamten Korridor öffnet.

Darüber sitzen Qualifikationstester und Zertifizierungstester. Ein Qualifizierer wird häufig verwendet, um zu überprüfen, ob eine bestehende Verbindung eine benannte Ethernet-Rate oder PoE-Klasse unterstützen kann. Ein Zertifizierer misst anhand eines Verkabelungsstandards und erstellt einen Bericht, der einem Kunden, einem Berater oder einem Garantieprogramm übergeben werden kann. Die folgende Tabelle zeigt, wie sich die Entscheidung mit der Testerklasse ändert.

Für einen Bauunternehmer ist die praktische Lösung oft ein zweistufiger Bausatz. Ein kompakter Wiremap- und Tontester übernimmt die täglichen Serviceeinsätze, während für die Projektabnahme eine Qualifizierungs- oder Zertifizierungseinheit gebucht wird. Für einen Händler oder Großhändler gilt die gleiche Logik für die Lagerauswahl: Führen Sie die Testerklasse, die den Projekten entspricht, die Ihre Kunden tatsächlich durchführen, und nicht nur die höchste Spezifikation im Datenblatt.

Die vier Testebenen: Kontinuität, Wiremap, Länge und Leistung

Kupfertests lassen sich einfacher planen, wenn sie in vier Schichten aufgeteilt werden. Die erste Ebene ist Kontinuität. Dies ist die einfachste Überprüfung und am leichtesten zu verkennen. Eine Verbindung kann auf jedem Leiter durchgehend sein und dennoch ausfallen, weil die Paare getrennt sind, der Abschluss zu weit aufgedreht ist oder das Kabel der falschen Kategorie angehört. Kontinuität ist ein Ausgangspunkt, kein Akzeptanzergebnis.

Die zweite Ebene ist Wiremap. Ein guter Kupferkabeltester sollte die Pin-zu-Pin-Zuordnung deutlich anzeigen, einschließlich der Abschirmungskontinuität auf abgeschirmten Verbindungen. Wiremap erfasst umgekehrte Paare, gekreuzte Paare, geteilte Paare sowie Unterbrechungen oder Kurzschlüsse. In einer Patch-Panel-Umgebung sind Wiremap-Ergebnisse auch eine schnelle Möglichkeit, zu bestätigen, dass sich die Port-Beschriftung, die Steckdosen-Beschriftung und der Patch-Panel-Port alle auf dieselbe physische Verbindung beziehen. Das hört sich einfach an, aber Fehler bei der Beschriftung sind eine häufige Ursache für Rückrufe.

Die dritte Ebene ist Länge und Fehlerort. Die Länge ist aus zwei Gründen wichtig. Erstens besteht die Möglichkeit, dass eine Verbindung, die die Kanallängenbeschränkung überschreitet, immer noch eine einfache Wiremap durchläuft, bei höheren Frequenzen jedoch keine Leistung erbringt. Zweitens hilft eine Entfernungsmessung einem Techniker, einen beschädigten Abschnitt zu finden, ohne zu raten. Ein Tester, der die Entfernung zum Fehler zusammen mit einer gespeicherten Kabelbibliothek für verschiedene Ausbreitungsgeschwindigkeitswerte anzeigt, ist nützlicher als ein Tester, der nur einen allgemeinen Fehlercode anzeigt.

Die vierte Ebene ist die Leistung. Dies umfasst Einfügedämpfung, Rückflussdämpfung, Nahnebensprechen und andere Parameter, die für Cat5e-, Cat6-, Cat6A- und Cat7-Links wichtig sind. Es deckt auch das PoE-Verhalten ab. Eine Verbindung kann eine Wiremap passieren und sich trotzdem erwärmen, die Spannung sinken oder die Aushandlung scheitern, wenn ein mit Strom versorgtes Gerät angeschlossen ist. Ein Kupferkabeltester mit Widerstands- und PoE-Lastprüfung kann Probleme aufdecken, die ein einfaches Wiremap-Gerät übersehen würde.

• Kontinuität: bestätigt einen leitenden Pfad, jedoch nicht die Paargeometrie oder -leistung.
• Wiremap: Bestätigt die Pin-Reihenfolge und die Kontinuität der Abschirmung und erkennt geteilte Paare.
• Länge und TDR: Lokalisiert Unterbrechungen, Kurzschlüsse und fehlerhafte Abschlüsse nach Entfernung.
• Leistung und PoE: prüft, ob der Link die beabsichtigte Anwendung unterstützen kann.

Bei einem strukturierten Verkabelungsprojekt sollten diese Schichten der Reihe nach aufgetragen werden. Zertifizieren Sie einen Link nicht, bevor die Wiremap sauber ist. Verfolgen Sie keinen Leistungsausfall, bevor Sie den Abschluss und das Patchkabel überprüft haben. Ein Tester ist dann am wertvollsten, wenn er diese Sequenz verkürzt, und nicht, wenn er ein einziges grünes Ergebnis liefert, das den Grund für einen Fehler verbirgt.

Wo Kupfertester in ein strukturiertes Verkabelungsprojekt passen

Eine praktische Möglichkeit, Abnahmearbeiten zu planen, besteht darin, zu prüfen, wohin die Aufmerksamkeit normalerweise über eine Kupferverbindung geht. Das Diagramm unten ist eine illustrative Planungsansicht und kein Maßstab für einen bestimmten Standort. Es soll einem Projektteam dabei helfen, zu entscheiden, welche Testfunktionen die meiste Zeit verdienen und welche mit einem einfacheren Instrument bewältigt werden können.

Für einen Auftragnehmer ist das Diagramm nützlich, da es Testarbeiten von Übergabearbeiten trennt. Eine Verbindung kann technisch einwandfrei sein und dennoch zu Streitigkeiten führen, wenn die Portbezeichnungen, Testaufzeichnungen und Patchpanel-Zeitpläne nicht übereinstimmen. Ein Kupferkabeltester, der die Ergebnisse speichert und in einem sauberen Format exportiert, verringert diese Reibung. Es erleichtert auch den Vergleich einer fehlerhaften Verbindung mit einer bekanntermaßen funktionierenden Referenzverbindung auf derselben Etage.

Für ein Facility-Team deutet das gleiche Diagramm auf ein anderes Kaufmuster hin. Das Team benötigt möglicherweise nicht für jede Verschiebung, Hinzufügung und Änderung eine vollständige Zertifizierungseinheit. Ein kompakter Wiremap- und Längentester sowie ein kleiner Satz Referenz-Patchkabel können die meisten täglichen Überprüfungen bewältigen. Die Zertifizierungseinheit kann für Neubauten, größere Modernisierungen oder Fälle reserviert werden, in denen ein Kunde formelle Berichte benötigt. Durch diese Aufteilung wird das Kapitalbudget geschont und der einfachere Tester bleibt für eine schnelle Reaktion verfügbar.

Für einen Händler oder Großhändler kann das Diagramm als Leitfaden für den Produktmix dienen. Kunden, die Keystone-Buchsen, Patchpanels und Frontplatten installieren, benötigen Tester, die den von ihnen verkauften Kategorien entsprechen. Ein Kunde, der hauptsächlich mit Cat6- und Cat6A-Verbindungen arbeitet, wird sich um Verkabelungs-, Abschirmdurchgangs-, Längen- und PoE-Prüfungen kümmern. Ein Kunde, der an Sprach- oder langsamen Steuerleitungen arbeitet, legt möglicherweise mehr Wert auf Ton und Kontinuität. Das Angebot nur einer Testerklasse hinterlässt eine Lücke an einem Ende des Marktes.

Das Anschließen von Hardware beeinflusst, was der Tester sieht

Ein Kupferkabeltester misst die bestehende Verbindung, nicht die angegebene Verbindung. Diese Unterscheidung ist wichtig, da die Verbindungshardware Teil des elektrischen Pfads ist. Eine Cat6-Keystone-Buchse, deren Anschlüsse zu stark aufgedreht sind, ein Patchpanel mit einem lockeren hinteren Anschluss oder ein Patchkabel mit einem beschädigten Stecker können zu einem Fehler führen, der wie ein Kabelproblem aussieht. Überprüfen Sie vor dem Austausch einer Kabelstrecke die Abschlusspunkte und die Patchkabel.

Keystone-Buchsen sind eine häufige Schwachstelle bei Feldanschlüssen. Die Buchse kann für Cat6 oder Cat6A ausgelegt sein, die Leistung hängt jedoch von der Paarführung, dem Leitersitz und der Zugentlastung ab. Ein Tester mit einer klaren Verdrahtungsplananzeige und einer Längenablesung kann dabei helfen, einen schlechten Abschluss von einem Kabelbruch zu unterscheiden. Wenn die Länge korrekt und die Verkabelung sauber ist, das Leistungsergebnis jedoch grenzwertig ist, werden bei der nächsten Prüfung normalerweise die Buchse und das Patchkabel und nicht das Massenkabel überprüft.

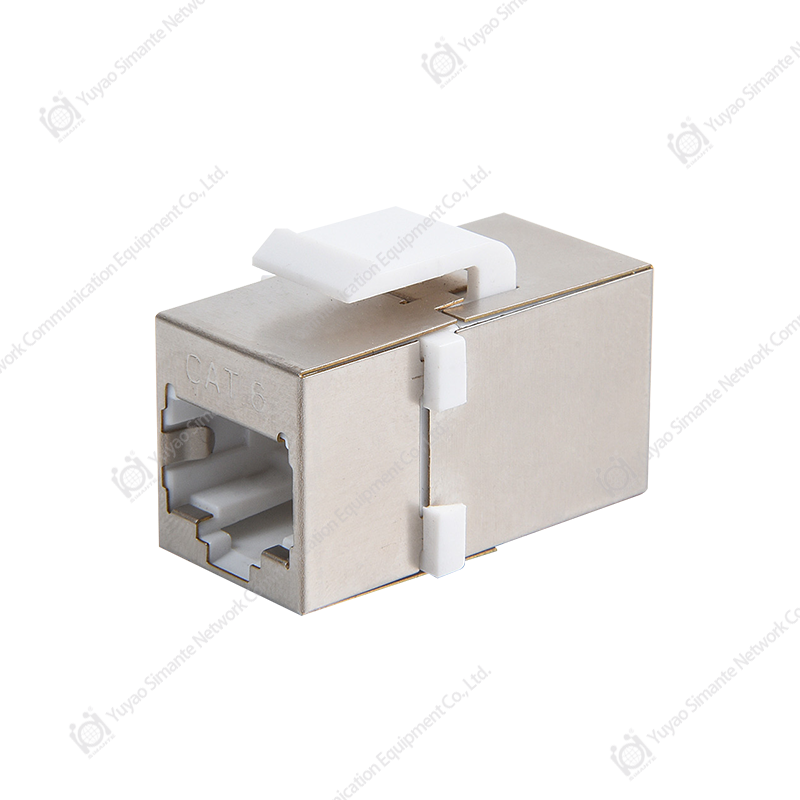

CAT6-Keystone-Buchsen in geschirmten, UTP- und werkzeuglosen Varianten Vergleichen Sie abgeschirmte, UTP-, werkzeuglose und abgewinkelte CAT6-Buchsen mit 110- oder Krone-IDC-Anschlüssen, wenn die Feldergebnisse auf einen Abschluss und nicht auf Massenkabel hinweisen. Produkt anzeigen →

Patchpanels erzeugen einen ähnlichen Effekt am anderen Ende der Verbindung. Ein Panel mit hoher Dichte kann von vorne ordentlich aussehen und an einem Port dennoch einen mangelhaften hinteren Abschluss aufweisen. Wenn ein Tester einen Fehler an einem einzelnen Port meldet, vergleichen Sie ihn mit einem benachbarten Port am selben Panel. Wenn der benachbarte Port mit dem gleichen Patchkabel und dem gleichen Testaufbau passiert, liegt der Fehler eher am Panel-Abschluss oder am horizontalen Kabel als am Tester.

Frontplatten und Aufputzdosen sind mechanische Teile, sie beeinflussen jedoch auch die Verbindung. Eine Frontplatte, die die Buchse belastet, oder eine Straßendose, die das Kabel über seinen Biegeradius hinaus biegt, können zu Rückflussdämpfungsproblemen führen, die erst nach der Installation der Abdeckung auftreten. Testen Sie die Verbindung mit der fertigen Baugruppe, wenn das Projekt dies zulässt. Ein Kupferkabeltester, der vor dem Anbringen der Abdeckung verwendet wird, übersieht möglicherweise ein Problem, das auftritt, nachdem das Kabel in die Box eingezogen wurde.

Für Käufer, die sowohl Tester als auch Verbindungshardware beschaffen, ist es hilfreich, mit einem Hersteller zusammenzuarbeiten, der das gesamte Kupfersystem versteht. Ein Lieferant, der Buchsenanschlüsse, Patchpanel-Verkabelung und Testgrenzen erklären kann, ist nützlicher als ein Lieferant, der nur einen Preis pro Stück angibt. Dies gilt insbesondere für einen Großhändler, der einen Bausatz für Auftragnehmer zusammenstellt, da der Bausatz Tester, Patchkabel, Buchsen und Panels enthalten sollte, die vor Ort kompatibel sind.

PoE, abgeschirmte Kabel und die Fehler, die nicht in einer Wiremap angezeigt werden

Power over Ethernet hat Kupfertests wichtiger gemacht, nicht weniger. Eine Verbindung, die Daten bei geringem Stromverbrauch perfekt überträgt, kann ausfallen, wenn ein mit Strom versorgtes Gerät Strom zieht. Die Symptome können subtil sein: Eine Kamera startet nachts neu, ein Zugangspunkt bricht unter Last ab oder ein PoE-Telefon funktioniert an einem Port, an einem anderen jedoch nicht. Ein einfacher Wiremap-Tester zeigt möglicherweise alle acht Leiter als korrekt an und übersieht dennoch die Ursache.

Ein häufiges Problem ist das Ungleichgewicht des Widerstands. Wenn ein Leiter in einem Paar einen höheren Widerstand aufweist als sein Partner, besteht die Verbindung möglicherweise eine einfache Durchgangsprüfung, erzeugt jedoch unter PoE-Last eine übermäßige Erwärmung oder einen Spannungsabfall. Ein Tester mit Widerstandsmessung und PoE-Lasttest kann diesen Zustand aufdecken. Ein weiteres Problem ist eine schlechte Crimp- oder Schneidklemmverbindung, die den Widerstand ändert, wenn sich das Kabel erwärmt. Mit einem statischen Test sind diese Fehler schwer zu finden, daher ist ein Tester, der eine Last ausübt oder Widerstandswerte aufzeichnet, aussagekräftiger.

Abgeschirmte Kabel fügen eine weitere Schicht hinzu. Bei einer F/UTP- oder S/FTP-Verbindung ist die Abschirmung kein Datenleiter, benötigt aber dennoch Kontinuität und eine ordnungsgemäße Verbindung. Wenn der Erdungsdraht an einem Ende offen ist, kann die Verbindung die Verkabelung passieren und sich in einer Umgebung mit elektrischem Rauschen immer noch schlecht verhalten. Ein Tester, der den Schirmdurchgang prüft und den Schirmpfad identifizieren kann, ist für Industriestandorte, Krankenhäuser und dichte Funkanlagen nützlich, wo elektromagnetische Störungen ein echtes Problem darstellen.

PoE verändert auch die Akzeptanzfrage. Das Team muss möglicherweise nicht nur bestätigen, dass die Verbindung einer Verkabelungskategorie entspricht, sondern auch, dass der Kanal über die installierte Länge die erforderliche Leistungsklasse liefern kann. Das ist kein Grund, auf die Zertifizierung zu verzichten. Dies ist ein Grund, den Abnahmevorgang um einen PoE-Check zu ergänzen und das Ergebnis mit der Link-ID zu protokollieren. Fällt später ein Gerät aus, wird im Protokoll angezeigt, ob die Verbindung unter Last getestet wurde und was der Tester gemeldet hat.

Für einen Auftragnehmer ist die praktische Regel einfach: Verwenden Sie bei einem PoE-Projekt keinen Durchgangsprüfer als einziges Werkzeug. Verwenden Sie einen Kupferkabeltester, der Verdrahtungsplan, Länge, Widerstand und PoE-Verhalten anzeigen kann, und bewahren Sie zum Vergleich einen nachweislich funktionierenden Referenzlink auf. Dieser Referenzlink ist oft nützlicher als eine lange Liste von Spezifikationen, da er dem Techniker eine Ausgangsbasis unter den gleichen Bedingungen bietet.

Ein Feldtestverfahren, das Rückrufe reduziert

Ein Tester ist nur so gut wie das Verfahren um ihn herum. Die folgende Sequenz ist eine praktische Feldroutine für Kupferverbindungen. Es ist kein Ersatz für die Projektspezifikation, aber es hilft einem Team, konsistente Ergebnisse zu erzielen und wiederholte Besuche zu vermeiden.

1. Bestätigen Sie vor dem Testen die Linkidentität. Passen Sie die Steckdosenbeschriftung, den Patchpanel-Anschluss und den Grundriss an. Ein korrekter Test am falschen Port ist immer noch ein falsches Ergebnis.
2. Überprüfen Sie den Abschluss. Überprüfen Sie das Aufdrehen des Paares, den Sitz des Leiters, die Zugentlastung und den Biegeradius an der Buchse, am Bedienfeld und an der Frontplatte.
3. Testen Sie nach Möglichkeit mit den endgültigen Patchkabeln. Ein nachweislich funktionierendes Referenzkabel hilft dabei, einen Verbindungsfehler von einem Kabelfehler zu unterscheiden.
4. Führen Sie zuerst eine Verkabelung durch und schirmen Sie die Kontinuität ab. Beheben Sie Unterbrechungen, Kurzschlüsse, gekreuzte Paare und geteilte Paare, bevor Sie mit Leistungstests fortfahren.
5. Länge und Fehlerentfernung prüfen. Vergleichen Sie den Messwert mit der Designlänge und der Kabelbibliothekseinstellung.
6. Führen Sie den erforderlichen Leistungstest für die Kategorie und Anwendung durch. Speichern Sie das Ergebnis mit der Link-ID und den Testereinstellungen.
7. Fügen Sie eine PoE-Prüfung hinzu, wenn die Verbindung ein Gerät mit Strom versorgt. Notieren Sie das Ergebnis und notieren Sie die Geräteklasse oder den Lastzustand.
8. Führen Sie nach jeder Korrektur erneut einen Test durch. Bearbeiten Sie ein fehlgeschlagenes Ergebnis nicht in einen Durchgang; Erstellen Sie einen neuen Datensatz, damit der Verlauf klar ist.

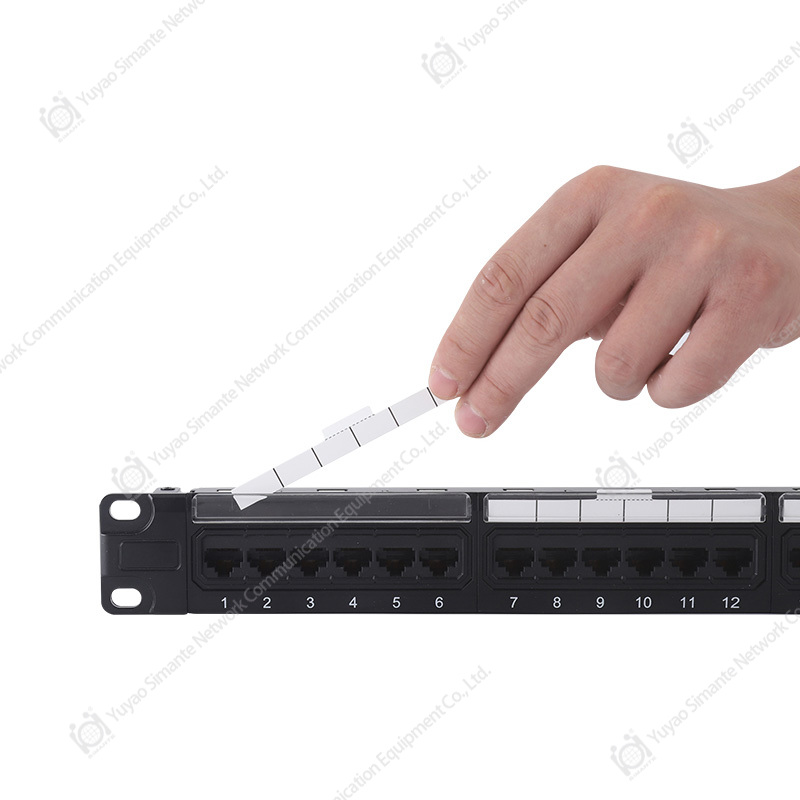

CAT6-Patchpanels für die strukturierte Verkabelung im Rack Überprüfen Sie 0,5U bis 2U UTP und geschirmte CAT6-Panels mit 110/Krone IDC-Terminierung, wenn Sie die Verkabelungshardware anpassen und den Aufbau in einem Projekt testen. Produkt anzeigen →

Dieses Verfahren ist auch hilfreich, wenn ein Projekt eine Mischung aus Cat6- und Cat6A-Hardware verwendet. Die Testereinstellungen, die Referenzkabel und die Verbindungsgrenzen müssen mit der zu testenden Kategorie übereinstimmen. Eine mit einem Cat6-Adapter oder einem Cat5e-Referenzkabel getestete Cat6A-Verbindung kann zu einem Ergebnis führen, das für die falsche Konfiguration technisch gültig ist. Beschriften Sie Adapter und Referenzkabel und überprüfen Sie sie, wenn ein Ergebnis nicht mit dem Rest des Bodens übereinstimmt.

Für einen Projektmanager ist das wertvollste Ergebnis nicht das Ergebnis eines einzelnen Durchgangs. Dabei handelt es sich um eine Reihe von Aufzeichnungen, die zeigen, was mit welchen Einstellungen, von wem und wann getestet wurde. Ein Kupferkabeltester mit Speicher- und Exportfunktionen macht es möglich. Wenn der Tester keinen Speicher hat, sollte das Team dennoch ein manuelles Protokoll mit Link-ID, Testtyp, Ergebnis und Korrekturhinweisen führen. Das Protokoll schützt den Auftragnehmer, wenn ein Link später in Frage gestellt wird.

Beschaffungscheckliste für Händler und Auftragnehmer

Der Kauf eines Kupferkabeltesters ist sowohl eine Beschaffungsentscheidung als auch eine technische. Der niedrigste Preis pro Einheit kann irreführend sein, wenn dem Tester die für die jeweiligen Projekte erforderlichen Adapter, Firmware-Unterstützung oder der Kalibrierungspfad fehlen. Die folgende Checkliste hilft einem Auftragnehmer oder Händler, Angebote zu den Punkten zu vergleichen, die sich auf die Feldnutzung auswirken.

• Testfunktionen: Überprüfen Sie Wiremap, Länge, Ton, TDR, PoE und Leistungsfähigkeit im Vergleich zum tatsächlichen Projektmix.
• Kategorieunterstützung: Überprüfen Sie die erklärte Unterstützung für Cat5e-, Cat6-, Cat6A- und Cat7-Links, einschließlich abgeschirmter Varianten.
• Stecker- und Adaptersortiment: Stellen Sie sicher, dass der Tester die in der Region und im Projekt verwendeten Stecker und Adapter akzeptiert.
• Kalibrierung und Service: Fragen Sie nach Kalibrierungsintervallen, Serviceabwicklung und Firmware-Updates.
• Ergebnismanagement: Überprüfen Sie Speicher, Exportformat, Linkkennzeichnung und Berichtssoftware.
• Feldhaltbarkeit: Überprüfen Sie die Akkulaufzeit, den Gehäuseschutz, die Lesbarkeit des Displays und die Betriebstemperatur.
• Schulung und Dokumentation: Fordern Sie eine Kurzanleitung und Schulungsmaterial für neue Techniker an.
• Lieferantenunterstützung: Stellen Sie sicher, dass der Hersteller oder Großhändler Ersatzadapter und Referenzkabel liefern kann.

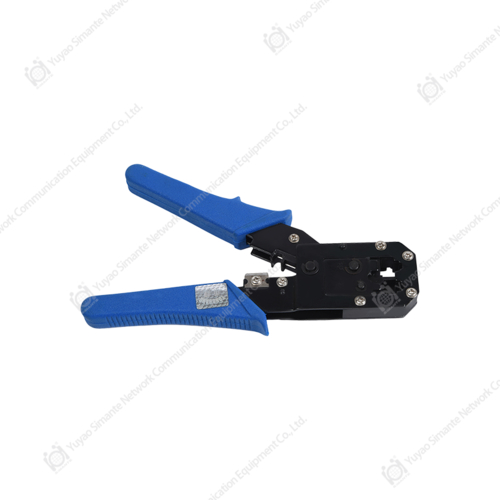

Crimp- und Abschlusswerkzeuge für Netzwerkverkabelungsinstallationen Sehen Sie sich die Crimp- und Anschlusswerkzeuge für modulare 8P-, 90-Grad- und 180-Grad-Steckverbinder an, wenn Sie ein Verkabelungsset entsprechend den Tester- und Steckverbinderanforderungen zusammenstellen. Produkt anzeigen →

Für einen Verteiler sollte der Tester als Teil eines Verkabelungssatzes evaluiert werden. Das Kit kann einen Kupferkabeltester, Referenz-Patchkabel, eine Tonsonde, ein Crimpwerkzeug und eine Auswahl an Keystone-Buchsen und Frontplatten enthalten. Ein Auftragnehmer, der den Tester allein kauft, kann das Zubehör später zurückholen, aber ein Kit, das zum lokalen Projektmix passt, ist einfacher zu verkaufen und einfacher zu unterstützen. Die gleiche Logik gilt für einen Großhändler, der mehrere Installateure bedient: Der Produktmix sollte die Kategorien und Anschlüsse widerspiegeln, die zusammenpassen.

Bitten Sie beim Vergleich eines Herstellers oder Lieferanten um eine klare Aussage darüber, was der Tester misst und was nicht. Ein guter Lieferant erklärt den Unterschied zwischen Kontinuität, Qualifikation und Zertifizierung, anstatt sie als Synonyme zu behandeln. Diese Art der Unterstützung reduziert die Rendite und schafft Vertrauen bei Auftragnehmern, die ein Tool benötigen, auf das sie sich projektübergreifend verlassen können. Es hilft dem Käufer außerdem, zu viel zu bezahlen für Funktionen, die nie genutzt werden, oder zu wenig für ein Projekt zu bezahlen, das formelle Berichte erfordert.

Häufige Fehler beim Kauf oder Einsatz eines Kupferkabeltesters

Die meisten Testerprobleme werden nicht durch ein defektes Instrument verursacht. Sie entstehen durch eine Diskrepanz zwischen Tester und Auftrag oder durch einen Testaufbau, der nicht kontrolliert wurde. Die folgende Tabelle listet häufige Fehler und die praktische Korrektur auf.

Ein weiterer häufiger Fehler besteht darin, anzunehmen, dass ein Tester einer höheren Kategorie automatisch ein Problem einer niedrigeren Kategorie löst. Ein Zertifizierungstester ist nützlich, aber er kann keine zu stark aufgedrehte Buchse oder ein Patchpanel mit lockerer Verbindung reparieren. Der Tester identifiziert das Symptom; Der Techniker muss die Verarbeitung noch korrigieren. Deshalb sind Schulungen und ein klares Abnahmeverfahren ebenso wichtig wie die Gerätespezifikation.

Für einen Käufer ist es auch ein Fehler, die Betriebskosten zu ignorieren. Kalibrierung, Adapter, Referenzkabel, Reparaturen und Schulung beeinflussen alle die tatsächlichen Kosten eines Testers über seine Lebensdauer. Eine kostengünstigere Einheit, die nicht kalibriert oder unterstützt werden kann, kann durch Ausfallzeiten höhere Kosten verursachen als eine teurere Einheit mit einem klaren Servicepfad. Der richtige Vergleich umfasst das komplette Kit und den Support dahinter.

FAQ: Fragen zum Kupferkabeltester

Was ist der Unterschied zwischen einem Kupferkabeltester und einem Zertifizierer?

Ein Kupferkabeltester ist ein weit gefasster Begriff. Dabei kann es sich um einen einfachen Durchgangsprüfer, einen Wiremap-Tester, ein Ton- und Sonden-Kit oder eine Qualifizierungseinheit handeln. Ein Zertifizierer ist eine bestimmte Klasse von Testern, die anhand eines benannten Verkabelungsstandards messen und einen formellen Bericht erstellen. Erfordert das Projekt eine Garantieübergabe oder eine Fremdabnahme, ist ein Zertifizierer meist das richtige Werkzeug. Wenn es um die Fehlersuche oder eine schnelle Serviceprüfung geht, kann ein einfacherer Tester ausreichend sein.

Kann ein Kupferkabeltester einen Bruch hinter einer Wand finden?

Ja, wenn es über eine Reflektometriefunktion im Längen- oder Zeitbereich verfügt. Der Tester sendet einen Impuls durch das Kabel und schätzt anhand der Reflexion die Entfernung zum Fehler. Der Messwert hängt von der Ausbreitungsgeschwindigkeitseinstellung und dem Kabeltyp ab, daher sollte der Techniker den richtigen Eintrag in der Kabelbibliothek auswählen. Bei einer Entfernungsmessung handelt es sich um eine Schätzung, nicht um ein Röntgenbild, aber sie reicht oft aus, um zu entscheiden, welcher Wand- oder Deckenabschnitt geöffnet werden soll.

Benötige ich einen Tester für Cat6A und geschirmte Verbindungen?

Sie benötigen einen Tester, der zu dem Link passt, den Sie akzeptieren. Für Cat6A-Links gelten strengere Leistungsanforderungen als für Cat5e- oder Cat6-Links, und geschirmte Links sorgen für zusätzliche Abschirmkontinuität und Verbindungsprüfungen. Ein einfacher Wiremap-Tester bestätigt möglicherweise die Pin-Reihenfolge, sagt Ihnen jedoch nicht, ob die Verbindung über genügend Leistungsspielraum verfügt. Verwenden Sie für die Projektabnahme einen Tester, der für die Kategorie und die abgeschirmte Konfiguration geeignet ist. Bei Servicearbeiten kann ein Wiremap- und Längenprüfer zur Fehlerortung dennoch nützlich sein.

Warum besteht eine Verbindung Wiremap, scheitert aber an PoE?

Wiremap prüft die Reihenfolge und Kontinuität der Leiter, beschreibt jedoch nicht vollständig den Widerstand, die Erwärmung oder das Lastverhalten. Eine Verbindung kann die richtige Pin-Reihenfolge haben und dennoch eine hochohmige Verbindung, ein unsymmetrisches Paar oder einen beschädigten Leiter haben, der sich unter Strom anders verhält. Ein Tester mit Widerstandsmessung und PoE-Lasttest kann diesen Zustand aufdecken. Wenn ein mit Strom versorgtes Gerät instabil ist, testen Sie die Verbindung unter Last und vergleichen Sie sie mit einem bekanntermaßen funktionierenden Port.

Wie oft sollte ein Kupferkabeltester kalibriert werden?

Das Intervall hängt vom Hersteller, der Testerklasse und den Projektanforderungen ab. Zertifizierungstester haben in der Regel einen definierten Kalibrierungszyklus, da ihre Ergebnisse für die formelle Abnahme verwendet werden können. Einfache Durchgangs- und Wiremap-Tester erfordern möglicherweise einen längeren oder einfacheren Prüfprozess. Fragen Sie den Lieferanten nach dem empfohlenen Intervall und bewahren Sie das Kalibrierungsprotokoll beim Tester auf. Wenn ein Ergebnis bei bekanntermaßen funktionierenden Verbindungen inkonsistent erscheint, überprüfen Sie die Kalibrierungs- und Referenzkabel, bevor Sie die Schuld auf das Kabel schieben.

Was sollte ein Auftragnehmer einen Lieferanten vor dem Kauf fragen?

Fragen Sie, was der Tester misst, welche Kategorien und abgeschirmten Verbindungen er unterstützt, welche Adapter im Lieferumfang enthalten sind, wie Ergebnisse gespeichert werden und wie Kalibrierung und Service gehandhabt werden. Ein guter Lieferant erklärt den Unterschied zwischen Kontinuität, Qualifikation und Zertifizierung, anstatt sie als dieselbe Funktion zu behandeln. Erkundigen Sie sich bei einem Händler oder Großhändler, ob Ersatzadapter, Referenzkabel und Schulungsmaterialien verfügbar sind. Diese Details sind wichtiger als eine einzelne Schlagzeilenspezifikation.

Verwandte Ressourcen

Für Käufer, die die Testerfunktionen mit dem Rest des Kupfersystems vergleichen möchten, bieten die folgenden Site-Ressourcen nützliche Informationen. Sie richten sich an Auftragnehmer, Händler und Projektteams, die praktische Informationen anstelle einer Katalogliste benötigen.

• Erfahren Sie mehr über den Herstellerhintergrund und die Produktionskapazitäten hinter den Kupfer- und Glasfaserproduktlinien.
• Lesen Sie die Produktübersicht zur strukturierten Verkabelung für Kupfer- und Glasfasersysteme.

Ein Kupferkabeltester ist am nützlichsten, wenn er Teil eines kompletten Verkabelungssatzes ist: die richtigen Buchsen, Patchpanels, Patchkabel, Frontplatten und Werkzeuge, unterstützt von einem Lieferanten, der weiß, wie sie zusammenwirken. Das ist die praktische Verbindung zwischen einem Testergebnis und einer zuverlässigen Installation.
