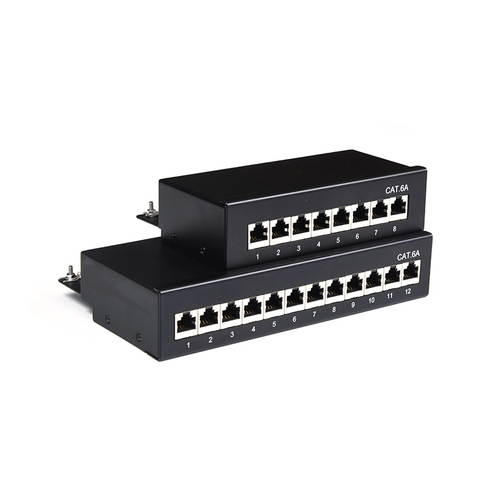

Die richtige Größe wählen Patchpanels hängt in erster Linie vom Rack-Platz, den Anforderungen an die Portdichte und zukünftigen Erweiterungsplänen ab. Standardgrößen werden normalerweise in „U“ (Rack-Einheit) gemessen, wobei am häufigsten ein 1U-Patchpanel mit 24 Ports oder ein 2U-Patchpanel mit 48 Ports verwendet wird. Berechnen Sie bei der Auswahl eines Patchpanels zunächst die Gesamtzahl der im laufenden und in den nächsten zwei Jahren erwarteten Datenpunkte und stellen Sie dabei eine Redundanzmarge von 20 % sicher. Zweitens stellen Sie sicher, dass die Tiefe und Breite des Racks mit dem Netzwerk-Patchpanel kompatibel sind. Wählen Sie abschließend den geeigneten Kabelmanagementraum basierend auf dem Kabeltyp (z. B. Cat6 oder Cat6A) aus, um eine effiziente Verkabelungsverwaltung im Rechenzentrum zu erreichen.
Verständnis der Kernrolle von Patchpanels in der Netzwerkarchitektur
In modernen Rechenzentren und Unternehmens-LANs Patchpanels sind nicht nur physische Verbindungsaggregationspunkte, sondern auch der Eckpfeiler der Netzwerkflexibilität. Sie reduzieren die Wartungsschwierigkeiten erheblich, indem sie die horizontale Verkabelung von der Schaltausrüstung entkoppeln.
- Ästhetisch ansprechendes Kabelmanagement: Verhindert einen „Spinnennetz“-Effekt im Rack.
- Geräteschutz: Reduziert Hardwareschäden, die durch häufiges Ein- und Ausstecken von Switch-Ports verursacht werden.
- Klare Logik: Arbeitet mit einem Tag-Management-System zusammen, um Netzwerkfehlerstellen schnell zu lokalisieren.
Drei wichtige Abmessungen zur Auswahl der Patchpanel-Größe
1. Portdichte und Raumnutzung
Die physischen Abmessungen wirken sich direkt auf die Kapazität des Racks aus.
1HE Höhe: Geeignet für kleine bis mittelgroße Büros oder Edge-Computing-Knoten, typischerweise mit 24 Ports. Wenn die Rackhöhe begrenzt ist, sind abgeschirmte Patchpanels mit hoher Dichte (z. B. 1U, 48 Ports) die bessere Wahl.
2U und höher: Geeignet für zentrale Serverräume und ermöglicht die Bündelung und Verteilung größerer Kabel auf der Rückseite.
2. Kabelstandards und physikalische Kompatibilität
Die Abmessungen des Patchpanels umfassen nicht nur die vordere Breite, sondern auch die Tiefe des hinteren Kabelmanagement-Racks.
Cat6A-Anforderungen: Aufgrund der größeren Dicke und des größeren Biegeradius von Cat6A-Kabeln wird empfohlen, ein Modell mit rückseitigem Kabelmanagement-Rack zu wählen. Dadurch wird mehr Tiefenraum beansprucht, es wird jedoch sichergestellt, dass die Signalübertragung nicht durch physikalische Komprimierung beeinträchtigt wird.
Modular vs. fest: Modulare Patchpanels ermöglichen die gemischte Installation von Glasfaser- und Kupferkabeln und bieten so eine größere Flexibilität bei der Größe.
3. Redundanz und zukünftige Erweiterbarkeit
Ein professioneller Netzwerkplan sollte nicht auf unmittelbare Bedürfnisse beschränkt sein.
Ersatzverhältnis: Bei der Bestimmung der Größe des Netzwerk-Patchpanels wird empfohlen, den gesamten Portbedarf anhand der Formel „Tatsächliche Anzahl der Ports ÷ 0,8“ zu berechnen.
Wärmeableitungsraum: Eine dichte Verkabelung kann die Luftzirkulation behindern. Bei Einsätzen mit hoher Dichte sollten ausreichend Blindplatten zwischen den Patchpanels reserviert werden, um die Wärmeableitung zu optimieren.
Leitfaden zur Patchpanel-Auswahl
Um Ihnen eine schnelle Entscheidung zu erleichtern, finden Sie hier szenariobasierte Strategien zur Patchpanel-Auswahl:
| Szenariotypen | Empfohlene Anzahl an Ports: | Empfohlene Größen: | Wichtige Überlegungen: |
| Kleines Zuhause/Büro | 12 - 24 Anschlüsse | 1U oder Wandmontage | Platzsparend und einfache Installation. |
| Mittelständische Unternehmensbranche | 48 - 96 Anschlüsse | 1 HE mit hoher Dichte | Abschirmung gegen starke und schwache Ströme (abgeschirmte Ausführung auswählen). |
| Großes Rechenzentrum | 500 Ports oder mehr | 2HE/4HE modular | Hohe Wartungshäufigkeit; erfordert Unterstützung für Hot-Swapping und schnelles Tagging. |
Professionelle Beratung zur Optimierung der Verkabelungsleistung
Die richtige Größe wählen is only the first step. To maximize patch panel performance, pay attention to the following details:
Passende Kabelmanager: Horizontale Kabelmanager sollten zum Patchpanel-Verhältnis passen. Im Allgemeinen wird empfohlen, pro 1U-Patchpanel 1U Kabelmanager zu verwenden, um eine reibungslose Biegung des Kabels zu gewährleisten und die Rückflussdämpfung zu reduzieren.
Farbkodierung und Beschriftung: Verwenden Sie Patchpanel-Module in verschiedenen Farben, um zwischen internen Netzwerken, externen Netzwerken und Sprachsignalen zu unterscheiden. Ein klares Kennzeichnungssystem kann die Fehlerbehebungszeit um mehr als 50 % verkürzen.
Abschirmung und Erdung: Wenn Sie ein abgeschirmtes Patchpanel auswählen, stellen Sie sicher, dass die integrierte Erdungsschiene mit dem Erdungssystem des Racks verbunden ist. Andernfalls wird die Anti-Interferenz-Leistung erheblich verringert.
Bei der Größenauswahl geht es im Wesentlichen um ein Gleichgewicht zwischen „aktuellen Kosten“ und „zukünftigen Wartungsschwierigkeiten“. Zu kleine Patchpanels erschweren später das Kabelmanagement, während die blinde Verwendung übergroßer Panels teuren Platz im Rack verschwendet.
