Der Zweck eines Kabelmanagers
A Kabelmanager ist ein Hardware-Zubehör zum Organisieren, Verlegen und Sichern von Kabeln in einem Server-Rack oder Netzwerkgehäuse. Um es zu verwenden, führen Sie einfach Ihre Ethernet-, Glasfaser- oder Stromkabel durch die dafür vorgesehenen horizontalen oder vertikalen Kanäle und befestigen sie mit Klettbändern oder den integrierten Fingern, um den richtigen Biegeradius und die Luftzirkulation aufrechtzuerhalten. Zur Installation montieren Sie den Kabelmanager mit den mitgelieferten Käfigmuttern und Schrauben an den vertikalen Montageschienen Ihres Server-Racks. Bei horizontalen Managern nimmt er normalerweise 1 HE (1,75 Zoll) vertikalen Platz ein, bei vertikalen Einheiten wird er an den Seitenschienen befestigt.
Das Hauptziel ist zweierlei: um eine Signalverschlechterung durch enge Kurven oder elektromagnetische Störungen zu verhindern und Maximierung der Kühleffizienz durch Beseitigung von Luftstrombehinderungen durch Kabelsalat . In Rechenzentren mit hoher Dichte kann ein ordnungsgemäßes Kabelmanagement die Kühlkosten um bis zu 15 % senken und die Fehlerbehebungszeit um über 50 % verkürzen.
So verwenden Sie den Kabelmanager: Eine praktische Anleitung
Der effektive Einsatz eines Kabelmanagers bedeutet mehr, als nur Kabel in einen Kanal zu stecken. Dazu gehört die strategische Planung, um Skalierbarkeit, Wartungsfreundlichkeit und Netzwerkintegrität sicherzustellen. Nachfolgend finden Sie die praktischen Schritte zur Verwendung sowohl horizontaler als auch vertikaler Kabelmanager.
Horizontale Kabelmanager (1U oder 2U)

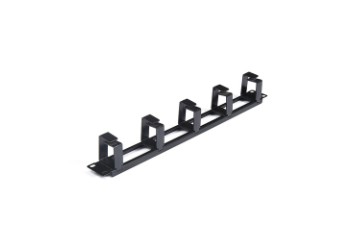

Horizontale Manager werden typischerweise zwischen Patchpanels oder Switches installiert und fungieren als primärer Verteilungspunkt für das Front-Side-Patching.
- Routenplanung: Führen Sie Patchkabel vom Switch-Port durch die vorderen „Finger“ oder abgedeckten Kanäle des Managers. Stellen Sie sicher, dass die Kabel den Manager direkt in die angrenzenden Patchpanel-Anschlüsse verlassen, um freiliegenden Durchhang zu minimieren.
- Biegeradiusschutz: Stellen Sie bei Glasfaserkabeln sicher, dass der Biegeradius nicht unter 30 mm (1,18 Zoll) fällt. Verwenden Sie die vom Manager bereitgestellten Spulen oder gebogenen Finger, um diesen Radius beizubehalten. Das Überschreiten des Biegeradius kann zu Mikrobiegungen führen, die die Dämpfung um bis zu 0,5 dB pro Vorfall erhöhen.
- Trennung: Trennen Sie Kupferkabel (Cat6/Cat6a) von Glasfaserkabeln, um physische Belastungen und Störungen zu vermeiden. Die meisten Manager verfügen über abnehmbare Abdeckungen, mit denen Sie unterschiedliche Zonen erstellen können.
Vertikale Kabelmanager (Fingerkanal)
An den Seiten des Racks sind Vertikalmanager montiert, um die von oben nach unten verlaufende Massenverkabelung zu verwalten und Verbindungen zu Switches, Servern oder der Backbone-Infrastruktur herzustellen.
- Backbone-Routing: Verwenden Sie den vertikalen Manager, um Kabel von mehreren horizontalen Managern zusammenzufassen. Verlegen Sie die Kabel von der Vorderseite des Racks zu den hinteren oder seitlichen Kanälen, um sie an aktive Geräte anzuschließen.
- Slack-Management: Bewahren Sie überschüssige Kabellänge im Vertikalmanager auf, anstatt sie hinter Geräten aufzurollen. Studien zeigen, dass ein ordnungsgemäßes Slack-Management bei vertikalen Managern die Luftstrombeschränkung im Vergleich zu losen Bündeln um bis zu 20 % reduziert.
- Beschriftung: Beschriften Sie immer beide Enden des Kabels, bevor Sie es durch den vertikalen Kanal verlegen. Dies reduziert die durchschnittliche mittlere Reparaturzeit (MTTR) von 30 Minuten auf unter 5 Minuten für die Stromkreisverfolgung.
So installieren Sie Cable Manager: Schritt für Schritt
Die Installation ist ein unkomplizierter mechanischer Vorgang, doch Präzision ist der Schlüssel zur Gewährleistung der strukturellen Integrität des Racks und der Langlebigkeit der Installation. Unabhängig davon, ob Sie mit einem 4-Pfosten-Server-Rack oder einem 2-Pfosten-Netzwerk-Rack arbeiten, gelten die folgenden Schritte.
Schritt 1: Bestimmen Sie den Montageort
Bei horizontalen Managern werden sie normalerweise zwischen aktiven Komponenten installiert (z. B. Switch in U1, Kabelmanager in U2, Patchpanel in U3). Bei vertikalen Managern werden sie oft paarweise (links und rechts) an der Seite des Rackrahmens montiert.
Schritt 2: Bereiten Sie die Rackschienen vor
Stellen Sie fest, ob Ihr Rack quadratische Löcher (üblich bei Server-Racks) oder Gewindelöcher (üblich bei Telekommunikations-Racks) verwendet. Setzen Sie bei quadratischen Löchern Käfigmuttern in die dafür vorgesehenen Montageräume ein. Stellen Sie sicher, dass die Käfigmuttern mit der Federklemme an der Innenseite der Schiene ausgerichtet sind, um ein Verrutschen zu verhindern.
Schritt 3: Sichern Sie das Gerät
Richten Sie die Montagehalterungen des Kabelmanagers an den Löchern aus. Setzen Sie die Befestigungsschrauben (typischerweise M6 oder 12-24) ein und ziehen Sie diese zunächst hundfest an. Sobald sie ausgerichtet sind, ziehen Sie sie fest an – Zu starkes Anziehen kann die Gewinde beschädigen oder das Gehäuse verziehen, insbesondere bei Einheiten aus hochdichtem Kunststoff.
| Hardwaretyp | Empfohlenes Drehmoment (in-lbs) |
|---|---|
| M6-Schraube (Vierkantloch) | 30 - 35 |
| 12-24 Schraube (Gewinde) | 25 - 30 |
| 10-32 Schraube (Gewinde) | 15 - 20 |
FAQ zum Cable Manager: Behebung häufiger Probleme
Nachfolgend finden Sie die am häufigsten gestellten Fragen zum Kabelmanagement mit präzisen Antworten, die auf branchenüblichen Best Practices und Fertigungsstandards basieren.
1. Was ist der Unterschied zwischen einer „Lacer Bar“ und einem „Finger Ductus“?
Eine Schnürschiene ist eine einfache Metallstange, die hauptsächlich zur Befestigung von Bündeln mit Klettverschluss verwendet wird und keine einzelne Kabeltrennung bietet. Ein Fingerkanal (der Standard-Kabelmanager) verfügt über einzelne „Finger“ oder Ringe, die Kabel trennen. Bietet eine hervorragende Kontrolle des Biegeradius und ermöglicht individuelle Kabelbewegungen, ohne benachbarte Kabel zu stören.
2. Wie viel Platz sollte ich zwischen Kabelmanagern und aktiven Geräten lassen?
Installieren Sie idealerweise einen 1U-Kabelmanager direkt neben (über oder unter) jedem Patchpanel oder Switch. Bei dichten Glasfaserinstallationen wird häufig ein 2U-Manager bevorzugt. Durch die Einhaltung eines Abstands von 25 mm (1 Zoll) vor den Managertüren wird eine ordnungsgemäße Luftzirkulation für die Kühlsysteme von vorne nach hinten gewährleistet.
3. Kann ich Kabelmanager aus Kunststoff für Glasfasern mit hoher Dichte verwenden?
Ja, aber Sie müssen sicherstellen, dass der Kunststoff schwer entflammbar ist (UL 94V-0). Hochwertige Kunststoffmanager, wie sie von Simante hergestellt werden, sind für die Handhabung hochdichter Fasern unter Beibehaltung der strukturellen Integrität ausgelegt. In Einrichtungen, die eine Erdbebenzertifizierung erfordern, werden Vertikalmanager aus Metall aufgrund ihrer höheren Zugfestigkeit (typischerweise > 500 Pfund Tragfähigkeit) empfohlen.
4. Gibt es Kabelmanager in Sondergrößen?
Absolut. Als professioneller Hersteller ist Yuyao Simante Network Communication Equipment Co., Ltd. auf maßgeschneiderte Kabelmanager spezialisiert. Mit über 10 reguläre und kundenspezifische Produktionslinien und 10 Sätze vollautomatischer Spritzgießmaschinen Wir können Manager in bestimmten Tiefen, Farben (z. B. Schwarz, Weiß, kundenspezifische RAL-Codes) und Materialien herstellen, die genau den ästhetischen und räumlichen Anforderungen Ihres Rechenzentrums entsprechen. Unsere Anlage verfügt über eine stabile Jahresproduktion von mehr als 9 Millionen Einheiten , wodurch die Skalierbarkeit für groß angelegte Bereitstellungen gewährleistet wird.
Warum Qualität wichtig ist: Engineering und Support
Die Auswahl eines hochwertigen Kabelmanagers wirkt sich auf die Gesamtbetriebskosten aus. Minderwertige Geräte können scharfe Kanten aufweisen, die Kabelummantelungen beschädigen, oder Kunststoff, der mit der Zeit spröde wird. Der Ansatz von Simante stellt sicher, dass die Qualität bereits an der Designquelle durch ein ausgereiftes Forschungs- und Entwicklungssystem garantiert wird.
Mit einem engagierten Team von Mehr als 10 Ingenieure und über 30 Vollzeit-Techniker Wir konzentrieren uns auf kontinuierliche Verbesserung. Unsere Fabrik nutzt 10 Sätze vollautomatischer Spritzgießmaschinen and 20 semi-automatic units um die Konsistenz kritischer Abmessungen zu gewährleisten, z. B. des Abstands zwischen den Fingern (typischerweise 1,2 Zoll, um RJ45-Buchsen mit hoher Dichte aufzunehmen).
Simante bietet seinen Kunden spezialisierte integrierte Lösungen, um sicherzustellen, dass die Anforderungen des Kunden erfüllt werden. Ganz gleich, ob Sie einen einfachen 1U-Horizontalmanager oder eine komplexe kundenspezifische Vertikallösung für ein Hyperscale-Rechenzentrum benötigen, die fortschrittliche Cable Manager-Fabrikinfrastruktur unterstützt Ihr Projekt vom Entwurf bis zur Lieferung.
- Produktionskapazität: 9 Millionen Einheiten pro Jahr zur Unterstützung groß angelegter Beschaffung.
- Automatisierung: 8 automatisch installierte Maschinen sorgen für eine gleichbleibende Montagequalität.
- Anpassung: Komplette Netzwerkverkabelungslösungen, die Design, Entwicklung, Vertrieb und Service integrieren.
Durch die Investition in ein technisches Kabelmanagement eines zuverlässigen Herstellers stellen Sie sicher, dass Ihre Netzwerkinfrastruktur über den gesamten Lebenszyklus skalierbar, wartungsfähig und effizient bleibt.
