Was ist ein Glasfaser-Patchpanel und wie funktioniert es?

Ein strukturiertes Verkabelungssystem ist eine stundardisierte Netzwerkinfrastruktur, die Patchpanels, Keystone-Buchsen, Frontplatten und Anschlüsse verwendet, um Sprach-, Daten- und Glasfaserverbindungen innerhalb eines Gebäudes oder Rechenzentrums zu organisieren. Anstatt einzelne Kabel direkt zu Endgeräten zu verlegen, leitet ein strukturiertes Verkabelungssystem die Kabel zu zentralen Verteilungspunkten wie einem Patchpanel oder einem Glasfaserverteilerpanel, wo Verbindungen getestet, neu angeordnet oder erweitert werden können, ohne den Rest des Netzwerks zu stören. Dieser Ansatz wird durch weithin referenzierte Standards definiert, darunter ANSI/TIA-568 and ISO/IEC 11801 , die Leistungsanforderungen für Kupferkategorien wie Cat5e, Cat6 und Cat6a sowie Testkriterien für Glasfaseranschlüsse festlegen. Ein gut geplantes strukturiertes Verkabelungssystem kombiniert typischerweise eine Netzwerkverkabelungslösung, die aus Kupfer-Patchpanels, RJ45-Keystone-Buchsen, Netzwerk-Frontplatten und Glasfaser-Patchpanels besteht und alle zusammenarbeiten, um Ethernet-, Sprach- und Videoverkehr zu unterstützen. Da diese Komponenten im Allgemeinen gemeinsamen mechanischen Standards folgen, können strukturierte Kabelprodukte aus verschiedenen Produktionsläufen normalerweise innerhalb desselben Racks oder Wandgehäuses gemischt werden, was die langfristige Wartung und zukünftige Upgrades vereinfacht.

Glasfaser-Patchpanels spielen in diesem Rahmen immer dann eine zentrale Rolle, wenn ein Netzwerk über die Längengrenzen von Kupferkabeln hinausgehen muss oder zusätzliche Bandbreite für Backbone- und Rechenzentrumsverbindungen benötigt. Ein Glasfaser-Patchpanel, manchmal auch ODF-Patchpanel oder Glasfaserverteilerpanel genannt, ist der Punkt, an dem eingehende Glasfaserkabel gespleißt oder mit Patchkabeln verbunden werden, die weiter zu Switches, Servern oder anderen Netzwerkgeräten führen. In den folgenden Abschnitten wird erläutert, wie strukturierte Verkabelungskomponenten ausgewählt werden, wie ein Glasfaser-Patchpanel normalerweise konfiguriert wird und welche Installationspraktiken dazu beitragen, dass sowohl die Kupfer- als auch die Glasfasersegmente einer Netzwerkverkabelungslösung langfristig zuverlässig funktionieren.

Kernkomponenten eines strukturierten Verkabelungssystems

Ein strukturiertes Verkabelungssystem ist im Allgemeinen in eine kleine Anzahl von Komponentenkategorien unterteilt, die jeweils so hergestellt werden, dass sie definierte mechanische und elektrische Anforderungen erfüllen. Die folgende Tabelle fasst die wichtigsten Komponenten des strukturierten Verkabelungssystems zusammen, auf die in diesem Artikel Bezug genommen wird, einschließlich Patchpanel-Typen, Keystone-Buchsen, Frontplatten und Anschlusshardware. Das Verständnis der Rolle jeder Komponente strukturierter Verkabelungsprodukte hilft Installateuren bei der Auswahl kompatibler Teile und hilft Facility Managern bei der Kapazitätsplanung für zukünftiges Wachstum. In den meisten kommerziellen Installationen werden diese Komponenten in einem Wand- oder Rackmontagegehäuse kombiniert, wobei die Kabel durch spezielle Managementfächer geführt werden, um die Belastung der Anschlüsse zu reduzieren.

Glasfaser-Patchpanel-Design, Port-Konfigurationen und Rack-Montageoptionen

Ein Glasfaser-Patchpanel und ein optischer Verteilerrahmen, oft abgekürzt als ODF-Panel, beschreiben eng verwandte Geräte, die zum Organisieren von Glasfaserverbindungen verwendet werden, obwohl die Begriffe manchmal je nach Region und Anbieter leicht unterschiedlich verwendet werden. Im allgemeinen Sprachgebrauch bezieht sich ein Glasfaser-Patchpanel auf ein kompaktes Gehäuse zur Rack- oder Wandmontage, das eine begrenzte Anzahl von Ports enthält und typischerweise in einem Telekommunikationsraum, einem Verteilerschrank auf dem Boden oder einem kleinen Rechenzentrum verwendet wird. Ein ODF-Panel beschreibt normalerweise einen größeren Rahmen, oft mit mehreren herausnehmbaren Fächern, der in einer Zentrale, einer Kopfstelle oder einem größeren Rechenzentrum zur Verwaltung höherer Glasfaserzahlen verwendet wird. Sowohl ein Glasfaser-ODF als auch ein Standard-Glasfaserpanel erfüllen die gleiche grundlegende Funktion: Fusionsspleiße oder verbundene Glasfasern zu schützen, eingehende und ausgehende Glasfaserkerne zu verteilen und einen stabilen, beschrifteten Punkt zum Testen und Patchen bereitzustellen. Da die Terminologie unterschiedlich ist, wird Käufern, die ein Glasfaserverteilerfeld bewerten, im Allgemeinen empfohlen, die Anzahl der Ports, die Konfiguration des Fachs und den Steckertyp zu überprüfen, anstatt sich nur auf den Produktnamen zu verlassen.

Glasfaser-Patchpanels werden üblicherweise in Konfigurationen mit 12, 24, 48 und 96 Kernen hergestellt, wobei einige Glasfaser-Patchpanel-Designs mit hoher Dichte sogar noch höhere Anzahlen für Rechenzentrumsanwendungen unterstützen. Die Anzahl der Ports ist in der Regel auf die Höhe der Rackeinheiten des Gehäuses abgestimmt, da jede 1 HE Rackfläche je nach Adaptertyp und Fachdesign typischerweise eine definierte Anzahl von Adapterpositionen aufnehmen kann. Ein 24-Port-Glasfaser-Patchpanel ist eine häufige Wahl für kleinere Telekommunikationsräume und FTTH-Verteilungspunkte, während höhere Portzahlen häufiger für Backbone-Anwendungen in Rechenzentren und Zentralbüros gewählt werden. Die Ausführungen von Glasfaser-Patchpanels für die Rackmontage sind für den Einbau in ein standardmäßiges 19-Zoll-Geräterack vorgesehen, während Versionen für die Wandmontage in kleineren Räumen wie Bodenverteilerkästen oder FTTH-Zugangspunkten verwendet werden, bei denen ein vollständiges Rack nicht praktikabel ist.

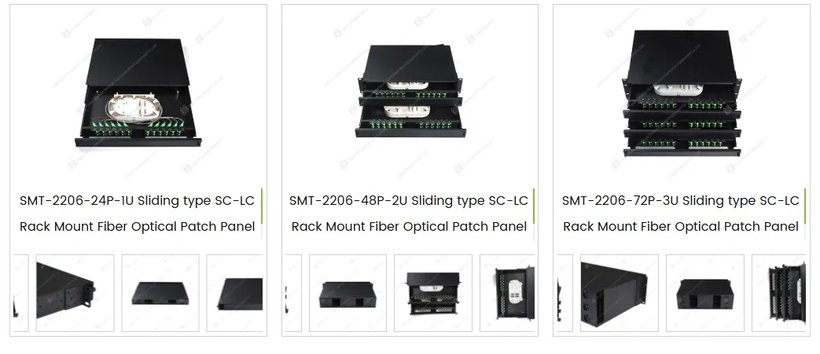

Das Foto oben zeigt eine von Yuyao Simante Network Communication Equipment Co., Ltd. hergestellte Glasfaser-Patchpanel-Serie für die Rackmontage und veranschaulicht, wie die Anzahl der Ports mit der Gehäusehöhe skaliert. Die 1U-Version bietet Platz für 24 Ports, die 2U-Version bietet Platz für 48 Ports und die 3U-Version bietet Platz für 72 Ports. Dabei handelt es sich um ein verschiebbares Schubladendesign, das es ermöglicht, das vordere Fach zum Spleißen, Patchen und Warten nach außen herauszuziehen, ohne die Platte aus dem Rack entfernen zu müssen. Jede Einheit verwendet SC- oder LC-Adapter, die an der Frontplatte montiert sind. Spleißkassetten und Fasermanagementfunktionen sind in der Schublade untergebracht, um den Faserbiegeradius zu schützen und das Risiko einer Faserbeschädigung während des Betriebs zu verringern. Diese Art von verschiebbarem SC-LC-Glasfaser-Patchpanel (ODF) soll das Verschieben, Hinzufügen und Ändern in Umgebungen vereinfachen, in denen Techniker wiederholt physischen Zugriff auf Spleiße und Anschlüsse benötigen. Rackmontierbare Glasfaser-Patchpanel-Produkte dieser Art werden typischerweise in Telekommunikationsräumen, Rechenzentren, ISP-Zentralbüros und FTTH-Verteilungspunkten installiert, wo ein organisierter, wartungsfähiger Glasfaserabschluss erforderlich ist.

Bandbreitenleistung von Kupferverkabelungskategorien, die mit Keystone-Buchsen und Patchpanels verwendet werden

Die Leistung strukturierter Kupferkabel wird durch die Kategoriebewertungen gemäß ANSI/TIA-568 und ISO/IEC 11801 definiert, die eine Mindestfrequenzbandbreite für jede Kabel- und Verbindungshardwarekategorie festlegen. Nach diesen Standards ist die Verkabelung für die Kategorie 5e ausgelegt 100 MHz , Verkabelung der Kategorie 6 ist ausgelegt 250 MHz , Die Verkabelung ist für die Kategorie 6a ausgelegt 500 MHz und die Verkabelung der Kategorie 8 ist dafür ausgelegt 2000 MHz . Da ein Patchpanel, eine Cat6-Keystone-Buchse und eine RJ45-Keystone-Buchse alle Teil desselben Kanals sind, muss jede Komponente in der Verbindung, vom Patchpanel-Cat6-Port über den Keystone-Buchsen-Cat6-Abschluss bis zum RJ45-Stecker am Geräteende, die Kategoriebewertung erfüllen oder übertreffen, damit die Verbindung wie vorgesehen funktioniert. Die folgende Grafik zeigt, wie die Bandbreitenkapazität in diesen Kategorien zunimmt, was erklärt, warum sich viele Designs von Netzwerkverkabelungslösungen für Unternehmen bei Neuinstallationen auf Hardware der Kategorie 6 und 6a verlagert haben. Die Auswahl von Hardware für Patchpanels und Keystone-Buchsen, die für die gleiche oder eine höhere Kategorie als das installierte Kabel eingestuft sind, ist bei Herstellern und Installateuren strukturierter Verkabelungsprodukte eine weit verbreitete Praxis, da nicht übereinstimmende Komponenten die erreichbare Bandbreite der gesamten Verbindung einschränken können.

Die obige Tabelle vergleicht die Mindestbandbreitenbewertung von vier gängigen Kupferverkabelungskategorien gemäß ANSI/TIA-568 und der zugehörigen ISO/IEC 11801-Dokumentation. Kategorie 5e, die noch in vielen älteren Büroinstallationen zu finden ist, unterstützt eine Bandbreite von 100 MHz und wird im Allgemeinen mit Gigabit-Ethernet bei Standardkabellängen in Verbindung gebracht. Kategorie 6 verdoppelt diese Zahl auf 250 MHz und kann 10-Gigabit-Ethernet über kürzere Kanallängen unterstützen, was einer der Gründe dafür ist, dass Cat6-Keystone-Buchse und Cat6-Patchpanel-Hardware in neuen Netzwerkverkabelungslösungsprojekten weiterhin häufig spezifiziert werden. Kategorie 6a erweitert die Bandbreite auf 500 MHz und sorgt für eine strengere Kontrolle des Fremdnebensprechens, sodass 10-Gigabit-Ethernet über die gesamte vom Standard zulässige Kanallänge von 100 Metern laufen kann. Kategorie 8 mit einer Nennfrequenz von 2000 MHz ist hauptsächlich für sehr kurze Rechenzentrumsverbindungen und nicht für die allgemeine Büroverkabelung gedacht. Da der Bandbreitenbedarf mit der Modernisierung von Netzwerken tendenziell steigt, suchen viele Facility Manager nach Herstellern von Patchpanels und Keystone-Buchsen, deren Produktlinien einen klaren Upgrade-Pfad von Cat6- auf Cat6a-Hardware bei gleicher Stellfläche bieten.

Steckverbindertypen für Glasfaser-Patchpanels: SC, LC, FC und ST

Glasfaser-Patchpanels basieren auf einer kleinen Anzahl standardisierter Stecker- und Adaptertypen, am häufigsten SC, LC, FC und ST. SC-Steckverbinder verwenden einen Push-Pull-Verriegelungsmechanismus und eine relativ große 2,5-Millimeter-Ferrule und sind in Telekommunikations- und Unternehmens-Glasfaserverteilertafelanwendungen nach wie vor weit verbreitet. LC-Steckverbinder verwenden eine kleinere 1,25-Millimeter-Ferrule mit einem ähnlichen Verriegelungsstil, was etwa die doppelte Portdichte von SC-Steckverbindern bei gleicher Panelbreite ermöglicht, was LC zu einer häufigen Wahl für hochdichte Glasfaser-Patchpanel-Rechenzentrumsdesigns macht. FC-Steckverbinder verwenden eine Schraubkupplung, die eine sichere mechanische Verbindung bietet und werden immer noch in einigen Außenanlagen und Testumgebungen spezifiziert, in denen Vibrationsfestigkeit Priorität hat. ST-Anschlüsse verwenden einen federbelasteten Drehverschlussmechanismus und waren früher in frühen Multimode-Glasfaser-Patchpanel-Einsätzen üblich, obwohl neuere Projekte häufiger SC- oder LC-Hardware vorschreiben.

Die optische Leistung dieser Steckverbindertypen wird üblicherweise anhand der in aufgeführten Kriterien bewertet Telcordia GR-326-CORE und IEC 61753-1, die Testmethoden für Einfügungsdämpfung, Rückflussdämpfung und mechanische Haltbarkeit von Singlemode-Glasfasersteckverbindern beschreiben. Veröffentlichte Branchen-Benchmarks, auf die sich mehrere Steckverbinderhersteller beziehen, beschreiben üblicherweise eine typische maximale Einfügungsdämpfung im Bereich von etwa 0,2 bis 0,3 dB für werkseitig konfektionierte SC-, LC- und FC-Steckverbinder unter normalen Steckbedingungen. Die Rückflussdämpfungsleistung wird häufig auf 50 dB oder mehr für polierte UPC-Steckverbinder und 60 dB oder mehr für polierte APC-Steckverbinder festgelegt, basierend auf der gleichen Kategorie veröffentlichter Quellen. Die mechanische Haltbarkeit wird häufig mit mindestens 500 Steckzyklen im Rahmen von Telcordia GR-326-CORE-Haltbarkeitstests bewertet. Bei diesen Zahlen handelt es sich um allgemein referenzierte Branchen-Benchmarks und nicht um garantierte Werte für ein bestimmtes Produkt, da die tatsächliche Leistung je nach Hersteller, Ferrulenqualität und Handhabung vor Ort variieren kann.

Die obige Tabelle zeigt häufig referenzierte maximale Einfügedämpfungs-Benchmarks in Dezibel für SC-, LC-, FC- und ST-Steckertypen, basierend auf veröffentlichten Branchentestkriterien wie Telcordia GR-326-CORE. SC-, LC- und FC-Steckverbinder werden häufig mit maximalen Einfügedämpfungswerten von etwa 0,3 dB in Verbindung gebracht, wenn sie unter normalen Bedingungen ordnungsgemäß abgeschlossen und zusammengesteckt werden. ST-Stecker, die auf einer Twist-Lock-Kupplung anstelle einer Push-Pull- oder Gewindeschnittstelle basieren, werden aufgrund unterschiedlicher Ausrichtungstoleranzen häufiger mit einem etwas höheren typischen Benchmark von etwa 0,5 dB in Verbindung gebracht. Eine geringere Einfügungsdämpfung bedeutet im Allgemeinen, dass an jedem Verbindungspunkt weniger optisches Signal verloren geht, was bei Glasfaser-ODF- und Glasfaserverteilerpanel-Anwendungen, die mehrere Spleiß- und Patchpunkte entlang einer einzelnen Verbindung umfassen, von größerer Bedeutung ist. Bei diesen Zahlen handelt es sich um allgemeine Industrie-Benchmarks und nicht um garantierte Spezifikationen für eine bestimmte Steckverbindercharge. Die tatsächlichen Ergebnisse hängen von der Qualität der Ferrulenpolitur, den Reinigungspraktiken und der Anzahl der Steckzyklen ab. Netzwerkdesigner, die ein Glasfaser-Patchpanel für eine lange Backbone-Strecke oder ein Rechenzentrumslayout mit Glasfaser-Patchpanel mit hoher Dichte planen, berücksichtigen bei der Berechnung ihres Gesamtverbindungsbudgets häufig die kumulative Einfügungsdämpfung über alle Verbindungspunkte.

Skalierbare Portdichte im Rack-Montage-Glasfaser-Patchpanel-Design

Glasfaser-Patchpanel-Gehäuse für die Rackmontage werden in der Regel in Standard-Rack-Einheiten dimensioniert, üblicherweise mit 1U, 2U oder 3U abgekürzt, wobei die Anzahl der Ports danach skaliert wird, wie viele Adapterpositionen und Spleißkassetten in jede Einheit vertikalen Rackraums passen. Die oben in diesem Artikel erwähnte Glasfaser-Patchpanel-Serie mit verschiebbarem Fach folgt diesem Muster und bietet eine 24-Port-Konfiguration in einem 1U-Gehäuse, eine 48-Port-Konfiguration in einem 2U-Gehäuse und eine 72-Port-Konfiguration in einem 3U-Gehäuse. Diese Art der Skalierung ermöglicht es einer Einrichtung, die Verkabelungskapazität im Voraus zu planen und ein 24-Port-Rack-Montage-Glasfaser-Patchpanel für einen kleineren Telekommunikationsraum oder ein Panel mit höherer Portanzahl für ein Rechenzentrums-Backbone auszuwählen, ohne das gesamte Paneldesign oder den Adaptertyp zu ändern. Da bei diesem Design jede zusätzliche Rack-Einheit eine proportionale Anzahl von Ports hinzufügt, können Planer den zukünftigen Kapazitätsbedarf anhand des Rack-Platzbudgets abschätzen, anstatt für jede Projektgröße eine völlig andere Produktlinie aus Glasfaserplatten zu bewerten.

Die obige Tabelle zeigt, wie sich die Anzahl der Ports mit der Höhe der Rackeinheit für eine repräsentative Glasfaser-Patchpanel-Serie mit verschiebbarem Fach ändert, basierend auf den in diesem Artikel genannten 1U-, 2U- und 3U-Konfigurationen. Das 1U-Gehäuse bietet Platz für 24 Ports, das 2U-Gehäuse bietet Platz für 48 Ports und das 3U-Gehäuse bietet Platz für 72 Ports, was einer proportionalen Erhöhung von 24 Ports für jede zusätzliche Rack-Höheneinheit in diesem speziellen Design mit verschiebbaren Schubladen entspricht. Diese Art der vorhersehbaren Skalierung ist nützlich, wenn Sie eine Glasfaser-Patchpanel-Option mit alternativen Panel-Stilen vergleichen, die möglicherweise Ports weniger effizient unterbringen oder denen eine verschiebbare Ablage für den Spleißzugang fehlt. Einrichtungen mit begrenztem Rack-Platz bevorzugen oft eine höhere Portdichte pro Rack-Einheit, da dadurch die Anzahl der Gehäuse reduziert wird, die zum Abschluss einer bestimmten Glasfaseranzahl erforderlich sind. Gleichzeitig erfordern Panels mit sehr hoher Portdichte ein sorgfältiges internes Fasermanagement, um den minimalen Biegeradius einzuhalten. Daher ist die Anzahl der Ports neben dem Design der Spleißkassette und den Merkmalen der Kabelführung nur ein Faktor, der bei der Auswahl eines Glasfaserverteilerpanels berücksichtigt werden muss.

Branchentrends prägen den Einsatz strukturierter Verkabelung und Glasfaserverteilung

Die Nachfrage nach strukturierten Verkabelungssystemkomponenten, einschließlich Patchpanels, Keystone-Buchsen und Glasfaser-Patchpanels, wurde in den letzten Jahren durch den kontinuierlichen Ausbau von Rechenzentren, Cloud-Infrastruktur und Fiber-to-the-Home-Einsätzen geprägt. Laut einem Marktforschungsbericht der Branche wird der weltweite Markt für strukturierte Verkabelung im Jahr 2025 schätzungsweise 20 Milliarden US-Dollar überschreiten, mit einer prognostizierten durchschnittlichen jährlichen Wachstumsrate von nahezu 8 Prozent bis Mitte der 2030er Jahre, was größtenteils auf den Ausbau der Rechenzentrums- und Cloud-Infrastruktur zurückzuführen ist. Dieselbe Kategorie von Marktanalysen hat festgestellt, dass lokale Netzwerkanwendungen in der Vergangenheit einen Großteil des umsatzmäßig installierten strukturierten Verkabelungsvolumens ausmachten, während Rechenzentrumsanwendungen eines der am schnellsten wachsenden Segmente darstellen, da Unternehmen ihre Server- und Speicherkapazitäten weiter ausbauen. Fiber-to-the-Home-Programme haben auch zur Nachfrage nach FTTH-Glasfaser-Verteilerpanel-Lösungen beigetragen, da für jede neue Teilnehmerverbindung typischerweise ein dedizierter Spleiß- oder Patchpunkt an einem Verteilerpanel zwischen der externen Glasfaser und dem Kundengelände erforderlich ist. Diese Trends deuten darauf hin, dass sowohl auf Kupfer fokussierte strukturierte Kabelprodukte wie Cat6-Keystone-Buchsen- und Patchpanel-Hardware als auch Glasfaser-Patchpanel-Produkte wahrscheinlich weiterhin relevant bleiben, da Netzwerke weiterhin parallel über Kupfer- und Glasfasersegmente expandieren.

Die obige Grafik zeigt eine ungefähre Verteilung des Einsatzes strukturierter Verkabelung nach Anwendungskategorie, basierend auf veröffentlichten Marktforschungsschätzungen und nicht auf einer einzigen verifizierten globalen Volkszählung. Der Einsatz lokaler Netzwerke, die typische Büro- und Unternehmensumgebungen abdecken, machte in der Vergangenheit den größten Einzelanteil des strukturierten Verkabelungsvolumens aus, was mit der weiten Verbreitung von Patchpanels, Keystone-Buchsen und Frontplatten in gewöhnlichen Gewerbegebäuden übereinstimmt. Rechenzentrumsanwendungen machen einen kleineren, aber im Allgemeinen schneller wachsenden Anteil aus, was den Wandel hin zu Serverräumen mit höherer Dichte und Cloud-Infrastruktur widerspiegelt, die häufig stärker auf Glasfaser-Patchpanel- und Glasfaser-Verteilerpanel-Produkte mit hoher Dichte angewiesen sind. Der verbleibende Anteil umfasst andere Anwendungen wie Industrie-, Wohn- und spezialisierte Telekommunikationsumgebungen, die je nach Region und Projekttyp erheblich variieren. Da die Markteinschätzungen je nach Forschungsanbieter unterschiedlich sind, sollten die hier angegebenen Prozentsätze als allgemeine Veranschaulichung des relativen Umfangs und nicht als genaue Zahl für ein bestimmtes Jahr oder eine bestimmte Region verstanden werden. Dieses allgemeine Muster ist einer der Gründe, warum viele Hersteller strukturierter Verkabelungsprodukte parallele Produktlinien unterhalten, die sowohl Kupfer-Patchpanel- und Keystone-Buchsen-Hardware als auch Glasfaser-Patchpanel- und ODF-Panel-Produkte umfassen.

Installationspraktiken für Patchpanels, Frontplatten und Keystone-Buchsen

Die Installation strukturierter Verkabelungssystemkomponenten folgt im Allgemeinen einer ähnlichen Reihenfolge, unabhängig davon, ob es sich bei dem Projekt um ein Kupfer-Patchpanel, eine Netzwerk-Frontplatte oder ein Glasfaser-Patchpanel handelt, obwohl die spezifische Abschlussmethode zwischen Kupfer- und Glasfasermedien unterschiedlich ist. Die folgenden Schritte beschreiben eine allgemeine Installationssequenz, die üblicherweise bei kommerziellen Verkabelungsprojekten befolgt wird. Lokale Vorschriften, Anweisungen des Kabelherstellers und Projektspezifikationen sollten jedoch immer Vorrang vor allgemeinen Beschreibungen haben.

1. Planen Sie Kabelwege und kennzeichnen Sie beide Enden jedes Kabelverlaufs vor Beginn der Installation, damit die Verbindung am Cat6-Port des Patchpanels oder am Glasfaserpanel-Adapter mit der entsprechenden Netzwerk-Frontplatte oder Wandsteckdose übereinstimmt.
2. Montieren Sie das Patchpanel, die leeren Patchpanel-Abdeckplatten und die Kabelmanagement-Hardware im Rack oder Wandgehäuse und lassen Sie auf der Rückseite des Panels ausreichend Platz für den Kabelbiegeradius.
3. Schließen Sie jedes Kupferkabel mit dem vom Hersteller der Buchse angegebenen Terminierungswerkzeug an eine Cat6-Keystone-Buchse oder eine RJ45-Keystone-Buchse an und lassen Sie dann die fertige Keystone-Buchse in der Patchpanel- oder Netzwerk-Frontplattenöffnung einrasten.
4. Führen Sie bei einem Glasfaser-Patchpanel die eingehenden Fasern in die Spleißkassette oder die Adapterposition, schließen Sie das Fusionsspleißen oder die Verbindung ab und verlegen Sie die überschüssige Faserlänge innerhalb der Kassette, um den für den Kabeltyp angegebenen Mindestbiegeradius einzuhalten.
5. Testen Sie jede fertige Verbindung mit einem geeigneten Kabelzertifizierungstester oder Testgerät für optische Verluste, bevor Sie die Verbindung in Betrieb nehmen, und zeichnen Sie die Ergebnisse zur späteren Bezugnahme auf.
6. Beschriften Sie die Vorderseite des Patchpanels, die Frontplatte und die Anschlüsse des Glasfaserpanels deutlich und stimmen Sie dabei mit der in der Planungsphase erstellten Dokumentation überein.

Kompatibilitätsüberlegungen für Glasfaser- und Kupferverkabelungskomponenten

Da die Komponenten strukturierter Verkabelungssysteme von vielen verschiedenen Herstellern hergestellt werden, wird die Kompatibilität im Allgemeinen durch die Einhaltung allgemeiner mechanischer und elektrischer Standards und nicht durch ein einziges proprietäres Design gewährleistet. Keystone-Buchsen, unabhängig davon, ob sie als Cat6-Keystone-Buchse oder als allgemeine RJ45-Keystone-Buchse beschrieben werden, haben eine standardisierte Keystone-Grundfläche, sodass Buchsen aus unterschiedlich strukturierten Kabelprodukt-Komponentenlinien im Allgemeinen in dasselbe Patchfeld oder dieselbe Netzwerk-Frontplattenöffnung eingesetzt werden können. Bei Glasfaseranwendungen konzentriert sich die Kompatibilität eher auf den Adapter- und Steckertyp als auf den Keystone-Footprint. Daher ist ein mit SC-Adaptern bestücktes Glasfaser-Patchpanel im Allgemeinen mit SC-terminierten Patchkabeln und Pigtails kompatibel, während ein LC-bestücktes Panel LC-terminierte Kabel erfordert, unabhängig davon, welcher Hersteller des Glasfaserpanels das Gehäuse hergestellt hat. Käufern, die für ein neues Projekt einen Anbieter von Glasfaser-Patchpanels, einen Hersteller von ODF-Patchpanels oder eine Fabrik für Rackmontage-Glasfaser-Patchpanels bewerten, wird im Allgemeinen empfohlen, den Adaptertyp, die Anzahl der Ports und die Höhe der Rackeinheiten mit ihrer vorhandenen Verkabelungsanlage zu vergleichen, bevor sie eine Bestellung aufgeben, da nicht übereinstimmende Steckverbindertypen nicht ohne eine Adapterkonvertierung zusammengefügt werden können. Die Bestätigung dieser Details im Voraus hilft, Nacharbeiten zu vermeiden und unterstützt einen reibungsloseren Übergang bei der Erweiterung einer vorhandenen Netzwerkverkabelungslösung um zusätzliche Patchpanel-, Keystone-Buchsen- oder Glasfaser-Patchpanel-Kapazität.
