Patchpanel vs. Switch: Die direkte Antwort
A Patchpanel ist eine passive strukturierte Verkabelungskomponente, die Netzwerkkabel abschließt und organisiert, während a Netzwerk-Switch ist ein aktives elektronisches Gerät, das Daten zwischen angeschlossenen Geräten empfängt, verarbeitet und weiterleitet. Beim Vergleich von Patchpanel und Switch ist der Hauptunterschied einfach: Ein Patchpanel überträgt oder verarbeitet selbst keine Daten, während ein Switch Schaltkreise enthält, die eingehende Daten lesen und an den richtigen Zielport weiterleiten.
Ein Patchpanel befindet sich normalerweise auf der physikalischen Ebene eines Netzwerks und bietet einen festen, beschrifteten Verbindungspunkt für horizontale Kabel, die von Wandsteckdosen, Keystone-Buchsen oder einer Netzwerk-Frontplatte zurück zu einem Verteilerschrank oder Geräteraum führen. Im Gegensatz dazu wird ein Switch über kurze Patchkabel mit dem Patchpanel verbunden, und es ist der Switch, der es tatsächlich ermöglicht, dass mehrere Geräte im Netzwerk Daten austauschen. Da ein Patchpanel über keine aktive Elektronik verfügt, benötigt es keinen Strom, während ein Schalter zum Betrieb eine Stromversorgung benötigt. Das Erkennen dieses Unterschieds ist bei der Planung eines strukturierten Verkabelungssystems hilfreich, da Patchpanels und Switches im Allgemeinen eine ergänzende Rolle spielen und sich nicht gegenseitig ersetzen.
Was ist ein Patchpanel und wie funktioniert es?
Kernfunktion eines Patchpanels in einem strukturierten Verkabelungssystem
Ein Patchpanel ist ein flaches, im Rack oder an der Wand montiertes Panel, das auf seiner Vorderseite eine Reihe von Keystone-Buchsenanschlüssen aufweist. Jeder Anschluss an der Vorderseite des Panels entspricht einem Verbindungspunkt auf der Rückseite des Panels, an dem die eingehende horizontale Verkabelung mithilfe einer IDC-Anlegemethode abgeschlossen wird, üblicherweise nach einem 110- oder Krone-Abschluss. Dieser Aufbau ermöglicht es Installateuren, viele einzelne Kabelläufe an einem beschrifteten, überschaubaren Ort zu organisieren, anstatt lose Kabel in einem Rack oder Geräteraum verstreut zu lassen. Patchpanels sind außerdem so konstruiert, dass sie die standardmäßige T568A- oder T568B-Verdrahtungsreihenfolge unterstützen, die in den meisten strukturierten Kupferkabeln verwendet wird, wodurch die Verdrahtungsreihenfolge über die gesamte Installation hinweg konsistent bleibt.
Patchpanel-Formfaktoren: Punch-Down-, RJ45- und Cat6-Modelle
Patchpanel-Produkte gibt es in verschiedenen gängigen Formen. A Patchpanel anstanzen Das Modell wird angeschlossen, indem jeder Leiter mit einem Stanzwerkzeug in einen IDC-Schlitz gedrückt wird. Dies ist die gebräuchlichste Anschlussmethode für Kupfer-Patchpanels. A Patchpanel RJ45 Der Stil bezieht sich auf die nach vorne gerichteten Anschlüsse selbst, die Standard-RJ45-Stecker von Patchkabeln aufnehmen. A Patchpanel Cat6 oder Cat6A-Modell ist so konstruiert, dass es den Bandbreiten- und Übersprechanforderungen von Cat6- oder Cat6A-Verkabelungen entspricht, und wird im Allgemeinen mit passenden Cat6- oder Cat6A-Keystone-Buchsen gepaart. A leeres Patchfeld Wird ohne vorinstallierte Buchsen geliefert, sodass ein Installateur Keystone-Buchsen seiner Wahl Port für Port einsetzen kann. Dies ist nützlich, wenn ein Rack eine Mischung aus Kupfer- und Glasfaserverbindungen benötigt.
Kleinere Installationen verwenden manchmal a Patchpanel-Box anstelle einer kompletten Rack-Einheit. Eine Patchpanel-Box ist ein kompaktes Gehäuse mit einer begrenzten Anzahl von Anschlüssen, das häufig in Privathaushalten, kleinen Büros oder an Aufputzstandorten verwendet wird, wo ein komplettes 19-Zoll-Rack nicht praktikabel ist. Die folgende Tabelle zeigt, wie sich die Anzahl der Patchpanel-Ports im Allgemeinen von kleinen bis hin zu großen Installationen ändert.
Die obige Tabelle zeigt vier der häufigsten Patchpanel-Portkonfigurationen, die in strukturierten Verkabelungsinstallationen zu finden sind: 8-Port-, 12-Port-, 24-Port- und 48-Port-Modelle. 24-Port- und 48-Port-Patchpanel Einheiten werden typischerweise für Telekommunikationsräume und Geräteracks ausgewählt, die eine größere Anzahl horizontaler Kabelstrecken von einzelnen Arbeitsbereichen abschließen müssen. Kleinere 8-Port- und 12-Port-Patchpanel-Einheiten eignen sich oft für kompakte Verteilerschränke, Heimbüros oder Zweigstellen, wo nur eine begrenzte Anzahl von Netzwerkanschlüssen erforderlich ist. Die Auswahl der richtigen Portanzahl hängt hauptsächlich von der Anzahl der für einen Standort geplanten Kabelanschlüsse ab, zusammen mit einem gewissen Spielraum für zukünftige Erweiterungen, da die spätere Erweiterung der Kapazität in der Regel die Installation eines zusätzlichen Patchpanels erfordert, anstatt ein vorhandenes zu erweitern. Viele Installateure wählen eine Patchpanel-Größe, die eine Ebene größer ist als der aktuelle Bedarf, damit freie Ports für neue Geräte oder neu angeordnete Arbeitsbereiche verfügbar bleiben.
| Portanzahl | Typischer Anwendungsfall | Gemeinsamer Steckverbindertyp |
|---|---|---|
| 8 Port | Kleines Büro- oder Heimnetzwerk-Rack | RJ45-Keystone-Buchse, geschirmt oder ungeschirmt |
| 12 Port | Kompakter Verteilerschrank | RJ45-Keystone-Buchse, Cat6 oder Cat6A |
| 24 Port | Mittelgroße Büroetagenaufteilung | RJ45-Keystone-Buchse, Punch-Down-IDC |
| 48 Hafen | Größere Telekommunikationsräume oder Rechenzentrums-Racks | RJ45-Keystone-Buchse, High-Density-Punchdown |
Was ist ein Netzwerk-Switch und wie unterscheidet er sich von einem Patchpanel?
Switch-Funktionen: Aktive Datenweiterleitung und Port Intelligence
Ein Netzwerk-Switch ist ein aktives Gerät, das mehrere Geräte in einem lokalen Netzwerk verbindet und Daten zwischen ihnen weiterleitet. Intern verwaltet ein Switch eine Tabelle mit Geräteadressen, die er aus dem über seine Ports fließenden Datenverkehr ermittelt hat. Mithilfe dieser Tabelle sendet er eingehende Daten nur an den Port, an dem sich das Zielgerät befindet, anstatt sie überall zu verbreiten. Dies erfordert eine kontinuierliche Stromversorgung, und viele Switches unterstützen auch Power over Ethernet und versorgen angeschlossene Geräte wie Kameras oder drahtlose Zugangspunkte über dasselbe Kabel, das auch für die Daten verwendet wird, mit Strom. In einem typischen Geräterack befindet sich der Switch in der Nähe des Patchpanels, und kurze Patchkabel mit RJ45-Steckerenden verbinden bestimmte Patchpanel-Ports mit bestimmten Switch-Ports und bilden so die aktive Verbindung, die ein strukturiertes Verkabelungssystem zum Leben erweckt.
Da der Switch die Komponente ist, die tatsächlich Daten überträgt, bestimmt der Switch und nicht das Patchpanel, wie schnell Geräte kommunizieren können und wie viele Geräte gleichzeitig angeschlossen werden können. Ein Patchpanel fügt keine verfügbaren Netzwerkverbindungen hinzu oder entfernt sie. Es bietet lediglich einen stabilen Abschlusspunkt, sodass die Verkabelung nicht jedes Mal neu verlegt werden muss, wenn ein Gerät bewegt oder ausgetauscht wird. Diese Trennung zwischen passivem Kabelmanagement und aktiver Netzwerkausrüstung ist einer der Hauptgründe dafür, dass strukturierte Verkabelungssysteme beide Komponenten zusammen verwenden, anstatt Geräte direkt an einen Switch anzuschließen.
Patchpanel vs. Switch: Funktionsvergleich nebeneinander
Die folgende Tabelle fasst die wichtigsten Funktionsunterschiede zwischen einem Patchpanel und einem Netzwerk-Switch innerhalb eines strukturierten Verkabelungssystems zusammen.
| Aspekt | Patch Panel | Netzwerk-Switch |
|---|---|---|
| Primäre Funktion | Organisiert und beendet strukturierte Verkabelung | Leitet Daten zwischen angeschlossenen Geräten weiter |
| Leistungsbedarf | Kein Strom erforderlich, völlig passiv | Erfordert eine kontinuierliche Stromversorgung |
| Netzwerkrolle | Kabelabschlusspunkt der physikalischen Ebene | Aktive Verkehrslenkung und -vermittlung |
| Typische Portanzahl | 8, 12, 24 oder 48 Häfen gemeinsam | 5, 8, 24 oder 48 Ports gemeinsam |
| Steckertyp | RJ45-Keystone-Buchsenanschlüsse | RJ45-Ports mit interner Schaltschaltung |
Das obige Radardiagramm vergleicht ein Patchpanel und einen Netzwerk-Switch in fünf Funktionsdimensionen, wobei anstelle präziser Messdaten eine beispielhafte Bewertungsskala von 1 bis 5 verwendet wird. Ein Patchpanel punktet in puncto Kabelorganisation, Stabilität der physikalischen Ebene und Unabhängigkeit von der Stromversorgung, da es sich um eine passive Komponente handelt, die die Verkabelung organisiert, ohne dass Strom benötigt wird oder Daten verarbeitet werden müssen. Im Gegensatz dazu punktet ein Netzwerk-Switch mit hoher Netzwerkintelligenz und einigermaßen guter Skalierbarkeit, da er Daten aktiv liest und den Datenverkehr an den richtigen Port weiterleitet. Das Patchpanel schneidet bei der Netzwerkintelligenz schlecht ab, da es keine elektronischen Schaltkreise enthält, während der Switch bei der Stromversorgungsunabhängigkeit schlecht abschneidet, da er für seine Funktion auf eine kontinuierliche Stromversorgung angewiesen ist. Zusammengenommen verdeutlicht der Vergleich, warum Patchpanels und Switches normalerweise als ergänzende Komponenten innerhalb desselben strukturierten Verkabelungssystems und nicht als Ersatz füreinander verwendet werden.
Wie Patchpanels und Switches in einem strukturierten Verkabelungssystem zusammenarbeiten
In einem typischen strukturierten Verkabelungssystem werden ein Patchpanel und ein Netzwerk-Switch nacheinander verbunden und konkurrieren nicht um die gleiche Aufgabe. Der allgemeine Pfad, dem eine einzelne Netzwerkverbindung folgt, sieht basierend auf der gängigen Praxis, auf die in den TIA/EIA-568-C-Richtlinien für strukturierte Verkabelung und im BICSI Telecommunications Distribution Methods Manual verwiesen wird, wie folgt aus:
- Die Arbeitsbereichsverkabelung verbindet ein Gerät, beispielsweise einen Computer, mit einer Wandsteckdose oder einer Netzwerk-Frontplatte, die mit einer RJ45-Keystone-Buchse ausgestattet ist.
- Die horizontale Verkabelung verläuft von dieser Frontplatte zurück zu einem Verteilerschrank oder Telekommunikationsraum, im Allgemeinen innerhalb einer empfohlenen maximalen Länge von etwa 100 Metern.
- Die horizontale Verkabelung endet an der Rückseite eines Patchpanels mit einem IDC-Durchschlagverfahren, üblicherweise nach einem 110- oder Krone-Abschluss.
- Ein kurzes Patchkabel mit RJ45-Steckerenden verbindet die Vorderseite eines Patchpanel-Ports mit einem Port an einem nahegelegenen Netzwerk-Switch.
- Der Switch leitet dann Daten zwischen dieser Verbindung und dem Rest des Netzwerks weiter, einschließlich aller Backbone-Kabel, die mehrere Telekommunikationsräume miteinander verbinden.
Dieser mehrschichtige Ansatz ist eine Kernidee hinter a Strukturiertes Verkabelungssystem : Jede Komponente des strukturierten Verkabelungssystems, einschließlich Patchpanel, Keystone-Buchsen, Frontplatten und Patchkabel, hat eine definierte Rolle, wodurch eine Netzwerkverkabelungslösung im Vergleich zur Ad-hoc-Punkt-zu-Punkt-Verkabelung einfacher zu warten und neu zu konfigurieren ist. Wenn ein Gerät verschoben oder ausgetauscht werden muss, kann ein Installateur normalerweise einfach ein kurzes Patchkabel am Patchpanel oder Schalter austauschen, anstatt ein neues Kabel durch Wände oder Decken zu ziehen. Die folgende Tabelle vergleicht die Bandbreitenkapazität gängiger Kabelkategorien, die bei strukturierten Kabelprodukten verwendet werden.
Dieses Liniendiagramm vergleicht die relative Bandbreitenkapazität, die mit drei gängigen Kategorien strukturierter Verkabelung verbunden ist, auf die in der TIA/EIA-568-C-Dokumentation verwiesen wird: Cat5e, Cat6 und Cat6A. Cat5e-Verkabelung ist im Allgemeinen für eine Bandbreite von etwa 100 MHz ausgelegt, Cat6-Verkabelung erweitert diese auf etwa 250 MHz und Cat6A-Verkabelung erhöht die Nennbandbreite weiter auf etwa 500 MHz. Da ein Patchpanel normalerweise so gebaut ist, dass es einer bestimmten Kabelkategorie entspricht, ist ein Cat6A-Patchpanel gepaart mit Cat6A-Keystone-Buchsen und Cat6A-Verkabelung erforderlich, um die auf der rechten Seite der Tabelle gezeigte höhere Bandbreite nutzen zu können. Das Mischen von Kabelkategorien innerhalb derselben Verbindung, beispielsweise die Kombination einer Cat6A-Verkabelung mit einem Cat5e-Patchpanel, schränkt die gesamte Verbindung im Allgemeinen auf die Leistung der niedriger bewerteten Kategorie ein. Aus diesem Grund werden das Patchpanel, die Keystone-Buchsen, die Frontplatten und die Patchkabel, die in einem strukturierten Verkabelungssystem verwendet werden, normalerweise derselben Kabelkategorie zugeordnet, um eine gleichbleibende Leistung zu gewährleisten.
Über die Kabelkategorie hinaus hängt der Gesamtumfang eines strukturierten Verkabelungssystems auch von der Größe der zu verkabelnden Anlage ab. Das folgende Säulendiagramm zeigt allgemeine Referenzzahlen dazu, wie sich die Anzahl der Ports bei verschiedenen Installationstypen tendenziell skaliert.
Das obige Säulendiagramm zeigt anschauliche Referenzzahlen für typische Portzahlen, die in verschiedenen Arten strukturierter Verkabelungsinstallationen verwendet werden, von kleinen Büros bis hin zu Rechenzentrums-Racks. Eine kleine Büroinstallation verwendet üblicherweise etwa 24 Ports, die normalerweise von einer einzelnen Patchpanel-Einheit bedient werden können. Eine mittelgroße Büroetage ist oft auf 48 Ports ausgelegt, manchmal aufgeteilt auf zwei Patchpanel-Einheiten, die im selben Rack montiert sind. Unternehmensetagen und größere Einrichtungen können auf den 96-Port-Bereich umsteigen, während Rechenzentrums-Racks, die viele Serververbindungen verarbeiten, möglicherweise 144 Ports oder mehr erfordern, was häufig durch Stapeln mehrerer Patchpanel-Einheiten mit hoher Dichte erreicht wird. Bei diesen Zahlen handelt es sich eher um allgemeine Planungsreferenzen als um feste Anforderungen, da die tatsächlich benötigte Portanzahl in jedem strukturierten Verkabelungssystem von der spezifischen Anzahl der Arbeitsbereiche, Geräteverbindungen und Wachstumsplänen für die Einrichtung abhängt.
Auswählen von Patchpanel-Komponenten: Keystone-Buchsen, Frontplatten und RJ45-Anschlüsse
Keystone-Buchsen und Frontplatten als Komponenten für strukturierte Verkabelungsprodukte
Ein Patchpanel funktioniert selten alleine. Typischerweise wird es mit einer Familie verwandter Komponenten für strukturierte Verkabelungsprodukte kombiniert, darunter Keystone-Buchsen, Frontplatten und Patchkabel, die zusammen eine vollständige Netzwerkverkabelungslösung bilden. Unter den Herstellern von Keystone-Buchsen gehören zu den gängigen Modultypen:
- Keystone-Buchsen-Cat6-Module, die für Standard-Gigabit-Kupferverbindungen am Arbeitsplatzausgang verwendet werden.
- RJ45-Keystone-Buchsenanschlüsse, die mit den meisten leeren Patchpanel- und Frontplattengehäusen kompatibel sind.
- Net-Keystone-Jack-Module, die je nach Vorliebe des Installateurs entweder für den werkzeuglosen oder den Punch-Down-Anschluss konzipiert sind.
- Netzwerk-Frontplatten und Frontplattengehäuse, erhältlich in Einzel-Port-, Dual-Port- und Multi-Port-Layouts, passend zu einer Patchpanel-Konfiguration mit 24 Ports oder einer größeren Backbone-Konfiguration.
Hersteller von Frontplatten bieten im Allgemeinen sowohl Unterputz- als auch Aufputzmontage-Frontplattenoptionen an, sodass dieselbe Keystone-Buchse je nach Gebäudetyp in Trockenbauwänden, in einer Doppelbodendose oder auf der Oberfläche einer Wand installiert werden kann. Da es sich bei einer Frontplatte lediglich um ein Gehäuse für eine oder mehrere Keystone-Buchsen handelt, hängt die tatsächliche elektrische Leistung der Verbindung immer noch davon ab, dass die Keystone-Buchsen der Frontplatte derselben Kabelkategorie entsprechen, die auch für das Patchpanel und die dahinter liegende Verkabelung verwendet wird.
Passende Patchpanel-Ports mit RJ45-Anschlüssen und Patchkabeln
An der Vorderseite des Patchpanels nimmt jeder Port einen Standard-RJ45-Stecker auf. Die Patchkabel, mit denen diese Verbindungen hergestellt werden, werden manchmal auch abgekürzt als Patchpanel-Patches , sind kurze werkseitig oder vor Ort konfektionierte Kabel, die an beiden Enden mit einem RJ45-Stecker ausgestattet sind. Hersteller von RJ45-Steckverbindern produzieren diese Steckverbinder in der Regel so, dass sie den Spezifikationen Cat5e, Cat6 oder Cat6A entsprechen. Durch die Auswahl eines Steckverbinders, der für dieselbe Kategorie wie das Patchpanel und die Keystone-Buchsen ausgelegt ist, können unbeabsichtigte Engpässe in der Verbindung vermieden werden. Es ist erwähnenswert, dass der Begriff „Patchpanel“ auch in nicht verwandten Kontexten vorkommt, beispielsweise „Patchpanel für Auto-Audiosysteme“, was sich auf Verteilerfelder für Verstärkerverkabelung in Fahrzeugen bezieht; Diese Verwendung steht in keinem Zusammenhang mit den in diesem Handbuch beschriebenen Patchpanels für die strukturierte Netzwerkverkabelung. Die Zusammenarbeit mit etablierten Patchpanel-Herstellern, die auch passende Keystone-Buchsen, Frontplatten und RJ45-Anschlüsse herstellen, kann die Beschaffung vereinfachen, da die Kabelkategorie, die Farbcodierung und der Anschlussstil mit größerer Wahrscheinlichkeit im gesamten strukturierten Verkabelungssystem konsistent sind.
Isometrische Ansicht: Anatomie eines im Rack montierten Patchpanels
Das isometrische Diagramm oben ist eine vereinfachte schematische Darstellung eines in einem Rack montierten Patchpanels, das die allgemeine Anordnung seiner Hauptkomponenten zeigen soll und nicht eine genaue technische Zeichnung eines bestimmten Modells. Auf der Vorderseite des Panels befindet sich eine Reihe von Keystone-Jack-Anschlüssen, an denen einzelne Netzwerkkabel mit RJ45-Keystone-Jack-Anschlüssen abgeschlossen werden. Eine Montagehalterung an der Seite des Panels ermöglicht die Befestigung in einem standardmäßigen 19-Zoll-Geräterack und sorgt dafür, dass das Panel mit anderen im Rack montierten Geräten wie einem Netzwerk-Switch ausgerichtet bleibt. Auf der Rückseite des Panels werden IDC-Anlegeklemmen verwendet, die üblicherweise einer 110- oder Krone-Anschlussmethode folgen, um die eingehende horizontale Verkabelung an jeden Keystone-Buchsenanschluss anzuschließen. In der Regel ist in der Nähe der vorderen Anschlüsse ein Etikett oder ein ID-Streifen enthalten, damit jeder Anschluss nummeriert werden kann. Dies erleichtert das Kabelmanagement und die Fehlerbehebung, sobald das Patchpanel in einem strukturierten Live-Verkabelungssystem installiert ist.

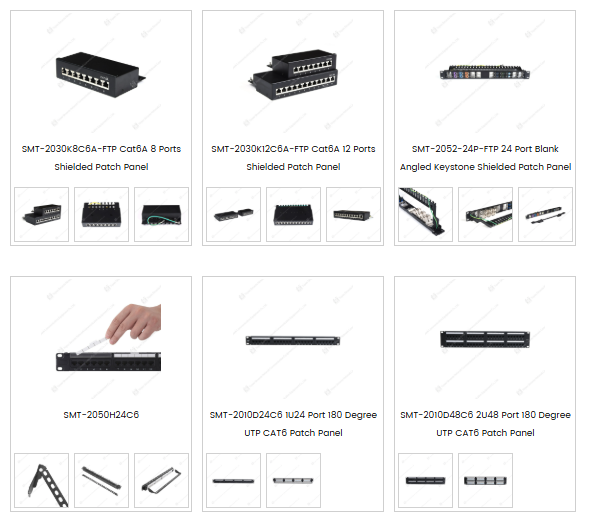

Das Foto unten zeigt eine repräsentative Auswahl an Patchpanel- und Frontplattenkomponenten.
Das Foto oben zeigt eine Reihe von Patchpanel- und Frontplattenkomponenten, darunter geschirmte Cat6A-Patchpanels in 8-Port- und 12-Port-Konfigurationen, ein abgeschirmtes, abgeschirmtes Keystone-Patchpanel mit 24 Ports und UTP-Cat6-Patchpanels in 180-Grad-Konfigurationen mit 24 und 48 Ports. Leere Patchpanel-Modelle akzeptieren einzelne Keystone-Buchsen nach Wahl des Installateurs, sodass ein einzelnes Patchpanel-Chassis verschiedene Buchsentypen, wie Cat6-Keystone-Buchsen oder Glasfaseradapter, im selben Rackraum unterstützen kann. Produkte im Patchpanel-Box-Stil, die neben den Rack-Einheiten abgebildet sind, werden typischerweise für kleinere Installationen verwendet, bei denen nur eine Handvoll Netzwerkanschlüsse außerhalb eines vollständigen Geräte-Racks organisiert werden müssen. Bei allen Patchpanel-Formaten bleiben RJ45-Keystone-Jack-Ports der übliche Abschlusspunkt für Standard-Kupferstrukturkabel, während die Rückseite jeder Einheit im Allgemeinen einen IDC-Punch-Down-Anschluss für die eingehenden Kabelläufe akzeptiert. Die Auswahl zwischen 8-Port-, 12-Port-, 24-Port- und 48-Port-Patchpanel-Optionen hängt im Allgemeinen von der Anzahl der Kabelabgänge ab, die in einem bestimmten Rack oder Verteilerschrank abgeschlossen werden.
Über Yuyao Simante Network Communication Equipment Co., Ltd.
Yuyao Simante Network Communication Equipment Co., Ltd. ist ein Hersteller, der sich auf strukturierte Verkabelungssystemkomponenten und Glasfaserprodukte konzentriert und Design, Entwicklung, Vertrieb und Service abdeckt. Das Unternehmen ist seit fast 20 Jahren tätig und unterhält Produktionslinien für Keystone-Buchsen, Patchpanels, Frontplatten und andere strukturierte Kabelprodukte, die in strukturierter Verkabelung, Netzwerkkommunikation und Smart-Home-Anwendungen verwendet werden. Der Fertigungsaufbau umfasst reguläre und kundenspezifische Produktionslinien sowie vollautomatische und halbautomatische Spritzgussanlagen und unterstützt eine stabile Jahresproduktion im Bereich von mehreren Millionen Einheiten.
Ein Forschungs- und Entwicklungsteam aus mehr als 10 Ingenieuren und über 30 technischen Vollzeitmitarbeitern arbeitet an der Qualitätskontrolle und Produktaktualisierungen und unterstützt die Konsistenz der Patchpanel-, Keystone-Buchsen- und Frontplattenherstellung von der Designphase an. Als Zulieferer unter den Herstellern strukturierter Verkabelungssysteme bedient Simante Kunden in verschiedenen Regionen, darunter Europa, Australien, Afrika, dem Nahen Osten und Südostasien, und beteiligt sich auch an OEM- und ODM-Kooperationen mit Patchpanel-, Keystone-Buchsen- und Frontplattenkomponenten sowie kundenspezifischen Keystone-Netzwerk-Patchpanels mit 12, 24 und 48 Ports in 90-Grad- und 180-Grad-Designs in den Kategorien CAT5E, CAT6 und CAT6A.
Häufig gestellte Fragen zu Patchpanels und Switches
Q1. Was ist der Hauptunterschied zwischen einem Patchpanel und einem Switch?
Ein Patchpanel ist ein passives Gerät, das strukturierte Verkabelungen organisiert und abschließt, während ein Switch ein aktives Netzwerkgerät ist, das den Datenverkehr zwischen verbundenen Ports verarbeitet und leitet.
Q2. Benötige ich in einem Netzwerk-Setup sowohl ein Patchpanel als auch einen Switch?
In den meisten strukturierten Verkabelungssystemen ja. Das Patchpanel schließt die horizontalen Kabelstrecken ab, und kurze Patchkabel verbinden dann bestimmte Patchpanel-Ports mit einem Switch, wodurch das Kabelmanagement von aktiven Netzwerkgeräten getrennt wird.
Q3. Welche Portanzahl ist üblicherweise für Patchpanels verfügbar?
Patchpanels gibt es üblicherweise in Konfigurationen mit 8, 12, 24 und 48 Ports, wobei Patchpanel-Modelle mit 24 Ports und 48 Ports häufig in Büro- und Telekommunikationsräumen verwendet werden.
Q4. Kann ein Patchpanel ohne Schalter verwendet werden?
Ein Patchpanel allein stellt keine Netzwerkkonnektivität bereit, da es lediglich die Verkabelung organisiert. Auf einer Seite des Patchpanels ist weiterhin ein Switch, Router oder ein anderes aktives Gerät erforderlich, um die Datenübertragung zu ermöglichen.
F5. Was ist der Unterschied zwischen RJ45-Keystone-Buchsen und RJ45-Steckern, die mit einem Patchpanel verwendet werden?
Bei Keystone-Buchsen handelt es sich um weibliche RJ45-Ports, die in Patchpanels und Frontplatten für den Kabelabschluss montiert sind, während ein RJ45-Stecker das Steckerende eines Patchkabels ist, das in diese Keystone-Jack-Ports oder in einen Switch-Port eingeführt wird.
