Was sind Netzwerk-Faceplates und welche Typen?

A Netzwerk-Frontplatte ist ein an der Wand montiertes Panel, das in Wohnungen, Büros und Rechenzentren installiert wird und eine saubere, sichere Schnittstelle für den Anschluss von Netzwerkkabeln – wie Ethernet oder Glasfaser – an strukturierte Verkabelungssysteme bietet. Es fungiert als sichtbarer Endpunkt der Unterputzverkabelung und nimmt Keystone-Buchsen oder Module auf, die die interne Verkabelung mit zum Benutzer gerichteten Anschlüssen verbinden. Anstatt Kabel freizulegen oder lose anzuschließen, organisiert und schützt eine Netzwerk-Frontplatte die Verbindungen und sorgt gleichzeitig für ein professionelles Finish. Faceplates sind in Einzel- bis 6-Port-Konfigurationen oder mehr erhältlich und eine grundlegende Komponente jeder strukturierten Netzwerkinstallation.

Was ist ein Netzwerk-Faceplate

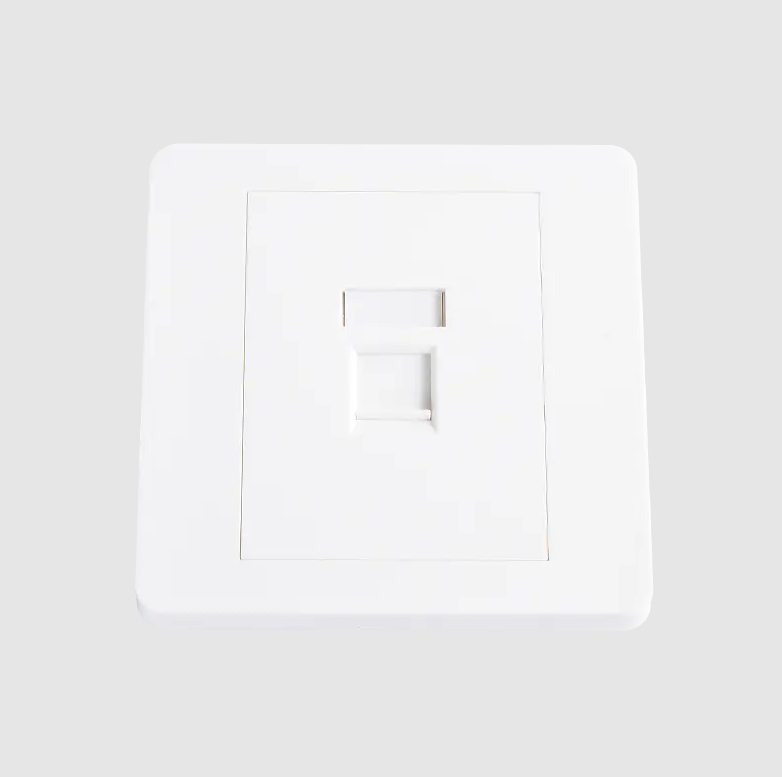

Eine Netzwerk-Frontplatte ist eine flache Platte – normalerweise aus Kunststoff oder Metall –, die bündig an einer Wand oder Oberfläche montiert wird und eine oder mehrere Keystone-Buchsen, RJ45-Anschlüsse oder Glasfaseradapter beherbergt. Es verbindet die strukturierte Unterputzverkabelung über eine einfache Plug-in-Schnittstelle mit Geräten wie Computern, Telefonen oder Schaltern.

Faceplates werden in privaten Netzwerken, kommerziellen IT-Infrastrukturen und industriellen Umgebungen verwendet. Sie werden in Wanddosen (auch Backboxen genannt) installiert, die in die Wand eingelassen werden und der Installation ein vollendetes Aussehen verleihen. Ein wesentlicher Unterschied besteht darin, dass die Frontplatte selbst keine Drähte abschließt – diese Funktion gehört zum Keystone-Buchse in die Anschlüsse der Frontplatte gesteckt.

Zu den gängigen Anwendungen gehören:

• Ethernet-Datensteckdosen in Büros und Privathäusern
• Telefonanschlusspunkte
• Glasfaser-Anschlussfelder an Wänden
• Audio-/Videosignalverteilung in Konferenzräumen
• USB- und HDMI-Steckdosen in intelligenten Gebäuden


Haupttypen von Netzwerk-Faceplates

Netzwerk-Frontplatten gibt es in verschiedenen Typn, die jeweils für unterschiedliche Verkabelungsstandards, Portanzahlen und Installationsumgebungen geeignet sind. Das Verständnis der Unterschiede hilft dabei, die richtige Auswahl für ein bestimmtes Projekt sicherzustellen.

1. Keystone-Frontplatte (modulare Frontplatte)

Der am weitesten verbreitete Typ, Keystone-Frontplatten Akzeptieren Sie austauschbare Keystone-Buchsen im Snap-in-Format. Durch diese Modularität kann dieselbe Frontplatte Ethernet- (Cat5e, Cat6, Cat6A), Koaxial-, Glasfaser-, USB- oder HDMI-Buchsen unterstützen, indem einfach das eingesetzte Modul ausgetauscht wird. Die Anzahl der Ports liegt normalerweise zwischen 1 und 6 Ports pro Frontplatte.

Keystone-Frontplatten werden bei kommerziellen Installationen bevorzugt, da sie zukünftige Upgrades ermöglichen, ohne die gesamte Wandsteckdose auszutauschen – nur die Keystone-Buchse muss ausgetauscht werden.

2. Frontplatte mit festem Port

Frontplatten mit festen Anschlüssen verfügen über integrierte, nicht entfernbare Anschlüsse, die direkt in die Platte integriert sind. Diese kommen häufig bei älteren Telefoninstallationen und kostengünstigeren Wohnprojekten vor. Obwohl sie weniger flexibel als Keystone-Typen sind, sind sie oft wirtschaftlicher für Einweganwendungen, bei denen sich der Kabeltyp nicht ändert.

3. Glasfaser-Frontplatte

Diese Frontplatten wurden speziell für Glasfaserkabel entwickelt und beherbergen LC-, SC-, ST- oder MTP/MPO-Adapter. Sie werden in Hochgeschwindigkeitsumgebungen wie Rechenzentren, Universitätsgeländen und Unternehmens-Backbones eingesetzt Datenübertragungsgeschwindigkeiten überschreiten 10 Gbit/s . Glasfaser-Frontplatten müssen die optischen Anschlüsse vor Staub und physischer Beschädigung schützen, daher umfassen sie normalerweise Staubkappen oder verschlossene Anschlüsse.

4. Frontplatte zur Oberflächenmontage

Wo das Einschneiden in Wände nicht möglich ist – etwa in älteren Gebäuden, Betonkonstruktionen oder temporären Installationen – werden oberflächenmontierte Frontplatten direkt an der Wandoberfläche befestigt und nicht in diese eingelassen. Sie werden mit einer integrierten Backbox geliefert und sind schneller zu installieren, obwohl sie optisch etwas auffälliger sind.

5. Bodentank/Unterflur-Frontplatte

In Großraumbüros und Konferenzräumen werden Bodentank-Frontplatten in Doppelböden oder Betonböden eingebaut. Sie bieten Daten-, Strom- und AV-Anschlüsse auf Schreibtischhöhe ohne Wandverlegung. Ein einzelner Bodenkasten kann Platz bieten 4 bis 12 Ports , das Ethernet-, Strom- und Multimedial-Anschlüsse in einem Gerät vereint.

6. Multimedia-/Kombinations-Frontplatte

Multimedia-Frontplatten vereinen gemischte Signaltypen in einer einzigen Platte – beispielsweise die Kombination von RJ45-Ethernet-Anschlüssen, HDMI, USB-A und 3,5-mm-Audiobuchsen. Diese erfreuen sich besonders großer Beliebtheit in modernen Konferenzräumen, Klassenzimmern und Heimkinoanlagen, in denen mehrere Anschlussarten an einem Steckdosenstandort benötigt werden.

Vergleich gängiger Netzwerk-Faceplate-Typen

Schlüsselkomponenten eines Netzwerk-Faceplate-Systems

Bei einer vollständigen Frontplatteninstallation arbeiten mehrere Komponenten zusammen:

• Frontplattenkörper : Die Außenplatte in Standardgrößen wie UK-Einzelformat (86 × 86 mm), UK-Doppelformat (86 × 146 mm) oder US-Format 1-fach/2-fach
• Keystone-Buchsen : Snap-in-Module, die Cat5e-, Cat6-, Cat6A- oder Glasfaserkabel abschließen und RJ45-Stecker oder Glasfaseranschlüsse akzeptieren
• Backbox / Wandbox : Ein in der Wand montiertes Einbaugehäuse, auf das die Frontplatte geschraubt wird
• Portbezeichnungen/-symbole : Identifikationsmarkierungen, farbcodiert oder mit Text beschriftet, zur Unterscheidung von Daten-, Sprach- oder AV-Anschlüssen
• Staubkappen : Schutzabdeckungen für ungenutzte Ports, besonders wichtig bei Glasfaseranwendungen

Netzwerk-Faceplate Standards und Kabelkategorien

Die Leistung einer Netzwerk-Faceplate-Installation ist nur so gut wie die darin verwendeten Kabel und Keystone-Buchsen. Frontplatten müssen auf die eingesetzte Kabelkategorie abgestimmt sein:

• Cat5e : Unterstützt bis zu 1 Gbit/s bei 100 MHz; Geeignet für die meisten privaten und einfachen kommerziellen Netzwerke
• Cat6 : Unterstützt bis zu 1 Gbit/s bei 250 MHz mit besserer Übersprechleistung; Wird häufig in modernen Büroumgebungen verwendet
• Cat6A : Unterstützt bis zu 10 Gbit/s bei 500 MHz ; für Umgebungen mit hoher Dichte und PoE-Anwendungen erforderlich
• Cat8 : Unterstützt bis zu 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• Glasfaser (OM3/OM4/OS2) : Unterstützt 10G bis 100G über größere Entfernungen; erfordert faserspezifische Keystone-Adapter

Normungsgremien wie TIA-568 (Nordamerika) und ISO/IEC 11801 (international) definieren Kanalleistungsanforderungen, die Frontplatten und Buchsen erfüllen müssen, um zertifizierte strukturierte Verkabelungsinstallationen zu erreichen.

So wählen Sie die richtige Netzwerk-Frontplatte aus

Die Auswahl des richtigen Faceplates hängt von mehreren praktischen Faktoren ab:

Portanzahl

Bestimmen Sie, wie viele Verbindungen an jedem Standort benötigt werden. Ein Standard-Schreibtischarbeitsplatz erfordert normalerweise 2 Anschlüsse (ein Daten-, ein Ersatz- oder Sprachanschluss), während eine AV-Station im Klassenzimmer möglicherweise 4 bis 6 Anschlüsse benötigt. Vermeiden Sie eine Überspezifizierung, um die Wanddurchdringungen beherrschbar zu halten.

Installationsumgebung

Bei Neubauten oder Renovierungen bieten in die Wand eingelassene Keystone-Frontplatten den saubersten Abschluss. Bei bestehenden Gebäuden, in denen eine Wandverlegung nicht möglich ist, entfällt durch die Aufputzmontage die Notwendigkeit, Kabel durch Wände zu führen. Industrie- und Außenumgebungen erfordern IP-zertifizierte Frontplatten (z. B. IP44 oder IP55) mit Staub- und Feuchtigkeitsschutz.

Anforderungen an Kabeltyp und Geschwindigkeit

Passen Sie die Keystone-Buchsen an die verwendete Kabelkategorie an. Die Installation von Cat6A-Buchsen in einer Cat5e-Infrastruktur verschwendet Investitionen, während der Einbau von Cat5e-Buchsen in eine Cat6A-Installation zu einem Leistungsengpass am Ausgang führt – das schwächste Glied bestimmt die maximale Geschwindigkeit des Kanals.

Ästhetische und regulatorische Standards

In regulierten Umgebungen wie im Gesundheitswesen oder in Regierungseinrichtungen müssen Frontplatten möglicherweise bestimmte Farbcodierungsstandards oder Brandschutzanforderungen für die Wandmontage erfüllen. Gewerbliche Räume erfordern häufig eine einheitliche Oberfläche (Weiß, Elfenbein oder gebürsteter Stahl), um den Standards der Innenarchitektur zu entsprechen.

Netzwerk-Frontplatte vs. Patch-Panel: Hauptunterschiede

Ein häufiger Grund für Verwirrung ist die Unterscheidung zwischen einer Netzwerk-Frontplatte und einem Patchpanel. Während beide die strukturierte Verkabelung abschließen, unterscheiden sich ihre Rollen erheblich:

• Faceplate : Installiert am Endpunkt des Benutzers (Schreibtisch, Wand, Boden); stellt 1–6 Ports pro Standort bereit; verbindet Endgeräte mit der Unterputzverkabelung
• Patchpanel : Installiert im Netzwerk-Rack oder Telekommunikationsraum; Konsolidiert alle Kabelführungen in der Wand (häufig 24 bis 48 Ports pro Panel ); verbindet sich über Patchkabel mit Switches

Zusammen bilden die Frontplatte und das Patchpanel die beiden Enden eines strukturierten Verkabelungskanals, zwischen denen das horizontale Unterputzkabel verläuft.

Praktische Installationstipps

Eine ordnungsgemäße Installation gewährleistet sowohl Leistung als auch Langlebigkeit:

1. Geh immer Mindestens 30 cm Kabeldurchhang im hinteren Kasten, um einen erneuten Anschluss zu ermöglichen, wenn eine Buchse ausfällt
2. Behalten Sie die Paarverdrehung so nah wie möglich am Keystone-Buchsen-Anschlusspunkt bei – eine Aufdrehung von mehr als 13 mm (0,5 Zoll) beeinträchtigt die Leistung von Cat6 und Cat6A
3. Beschriften Sie jeden Port sowohl auf der Frontplatte als auch am entsprechenden Patchpanel-Port deutlich und verwenden Sie dabei ein einheitliches Nummerierungsschema (z. B. F1-D1 = Etage 1, Schreibtisch 1).
4. Benutzen Sie Staubschutzkappen an ungenutzten Keystone-Steckplätzen, um eine Ansammlung von Schmutz in der Backbox zu verhindern
5. Reinigen Sie bei Glasfaserinstallationen vor dem Testen alle Anschlüsse mit geeigneten Werkzeugen. Verunreinigte Faserenden sind die Hauptursache für Ausfälle von Glasfaserverbindungen
6. Testen Sie jede fertige Steckdose mit einem Kabelzertifizierer (nicht nur einem Durchgangsprüfer), um sicherzustellen, dass der Kanal den erforderlichen TIA- oder ISO-Standards entspricht
