Die Wahl des richtigen Kabeltyps ist entscheidend für den Aufbau eines effizienten und stabilen Netzwerkverkabelungssystems. Einfach ausgedrückt: Wenn Ihre Umgebung starke elektromagnetische Störungen (EMI) oder Hochfrequenzstörungen (RFI) aufweist, wie z. B. Fabrikhallen, Krankenhäuser oder große Rechenzentren, sollten Sie diese verwenden Geschirmte Patchkabel ; Für Umgebungen mit weniger Interferenzen, wie zum Beispiel normale Heimnetzwerke oder kleine und mittlere Büros, sind ungeschirmte Twisted-Pair-Kabel (UTP) eine kostengünstigere und einfacher zu installierende Option.
Was sind abgeschirmte Patchkabel? Warum sind sie so wichtig?

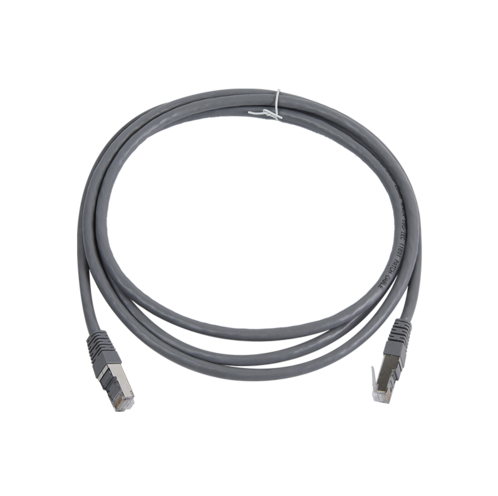

Geschirmte Twisted-Pair-Patchkabel (STP oder FTP) sind Netzwerkkabel mit einer oder mehreren Schichten Metallabschirmung, die um die Twisted-Pair-Paare gewickelt sind. Diese „Panzerung“ dient in erster Linie dazu, das Eindringen externer elektromagnetischer Wellen in das Kabel physikalisch zu blockieren und die Abstrahlung interner Signale nach außen zu verhindern.
In komplexen Verkabelungsumgebungen geschirmte Patchkabel fungieren als Daten-„Bodyguards“. Ohne Abschirmtechnik können starke elektromagnetische Felder (z. B. in der Nähe von Generatoren, Aufzugsmotoren oder Hochspannungsleitungen) Störungen in den Kabeln verursachen, was zu erhöhten Fehlerraten, Datenverlusten und in schweren Fällen sogar zu Netzwerkausfällen führen kann.
Kernvorteile geschirmter Patchkabel:
- Hervorragende Anti-Interferenz-Fähigkeit: Widersteht effektiv EMI und RFI und gewährleistet so die Integrität der Datenübertragung.
- Geringeres Übersprechen: Insbesondere in Kabeltrassen, in denen die Kabel dicht gebündelt sind, reduzieren abgeschirmte Patchkabel effektiv die Signalkopplung zwischen Kabeln (d. h. Fremdübersprechen ANEXT).
- Höhere Sicherheit: Die Abschirmschicht reduziert das Austreten elektromagnetischer Strahlung und erschwert so das Abhören von Daten.
Detaillierte Szenarien: Wann ist es wichtig, geschirmte Patchkabel zu wählen?
Nicht alle Netzwerke müssen „vollständig gepanzert“ sein, aber in den folgenden spezifischen Szenarien ist der Einsatz abgeschirmter Patchkabel und eines passenden abgeschirmten Verkabelungssystems eine zwingende Voraussetzung:
- Industrielle Umgebungen: Produktionslinien in der Fabrikautomation sind mit großen Motoren, Schweißmaschinen und Frequenzumrichtern gefüllt, die erhebliches elektromagnetisches Rauschen erzeugen.
- Medizinische Einrichtungen: In Krankenhäusern, in der Nähe von MRT-Räumen und Röntgengeräten müssen hochwertige abgeschirmte Patchkabel verwendet werden, um zu verhindern, dass sich medizinische Geräte und Netzwerksignale gegenseitig stören.
- Rechenzentren mit hoher Dichte: Wenn Hunderte oder Tausende von Netzwerkkabeln eng in Server-Racks gebündelt sind und mit Geschwindigkeiten von 10 Gigabit (10GBase-T) oder höher betrieben werden, löst die Verwendung von geschirmten Cat6A-Patchkabeln effektiv das Problem des Übersprechens zwischen Kabeln.
- Regierung und vertrauliche Organisationen: Für die Informationssicherheit und die Verhinderung von Datenlecks sind abgeschirmte Systeme die bevorzugte Wahl.
Wann sollte man sich für ungeschirmte Patchkabel (UTP) entscheiden?
Wenn Ihre Verkabelungsumgebung relativ „sauber“ ist, bleiben ungeschirmte Twisted-Pair-Kabel (UTP) die gängige Wahl. Für die meisten gewerblichen Bürogebäude, Schulen und Heimanwender bieten UTP-Patchkabel erhebliche Vorteile:
- Geringere Kosten: Die Kosten für Kabel und zugehörige Steckverbinder und Patchpanels sind in der Regel niedriger als bei abgeschirmten Systemen.
- Einfachere Installation: Sie sind flexibler, lassen sich leichter biegen und durch Leitungen verlegen und erfordern keine komplexen Erdungsverfahren.
- Ausreichend für den täglichen Bedarf: In Abwesenheit starker Störquellen können qualifizierte ungeschirmte Cat6-Patchkabel die Anforderungen der Gigabit- oder sogar 10-Gigabit-Übertragung über kurze Entfernungen vollständig erfüllen.
Vergleichsleitfaden: Hauptunterschiede zwischen geschirmten und ungeschirmten Patchkabeln
- Störfestigkeit: Geschirmte Patchkabel weisen eine extrem starke Entstörungsleistung auf. Dank der metallischen Abschirmschicht können sie effektiv gegen externe elektromagnetische Störungen (EMI) und Hochfrequenzstörungen (RFI) „immunisieren“ und sind somit ideal für komplexe elektromagnetische Umgebungen. Ungeschirmte Twisted-Pair-Kabel (UTP) basieren hauptsächlich auf der Twisted-Pair-Struktur, um Rauschen zu unterdrücken, was für normale Umgebungen geeignet ist.
- Anforderungen an das Erdungssystem: Geschirmte Patchkabel erfordern eine strikte Erdung an beiden Enden, während ungeschirmte Patchkabel keine Erdung erfordern, was die Einrichtung vereinfacht.
- Installationsschwierigkeiten und physikalische Eigenschaften: Geschirmte Kabel sind dicker, steifer und erfordern eine präzise Handhabung, während ungeschirmte Kabel dünner, flexibler und einfacher zu installieren sind.
- Kosten: Geschirmte Patchkabel sind teurer und arbeitsintensiver in der Installation, während ungeschirmte Patchkabel billiger und einfacher zu warten sind.
- Typische Anwendungen: Geschirmte Patchkabel eignen sich ideal für Umgebungen mit hoher Interferenz, wie z. B. in der Industrieautomation, in großen Rechenzentren, in medizinischen Bildgebungsräumen und auf Flughäfen. Ungeschirmte Patchkabel eignen sich für alltägliche Szenarien wie Heimnetzwerke, kleine und mittlere Büros und Schulen.
Die richtige Wahl der Verkabelung ist der erste Schritt zu einem stabilen Netzwerkbetrieb. Bewerten Sie vor dem Kauf die elektromagnetische Umgebung vor Ort, um sicherzustellen, dass abgeschirmte Patchkabel dort eingesetzt werden, wo sie am meisten benötigt werden.
