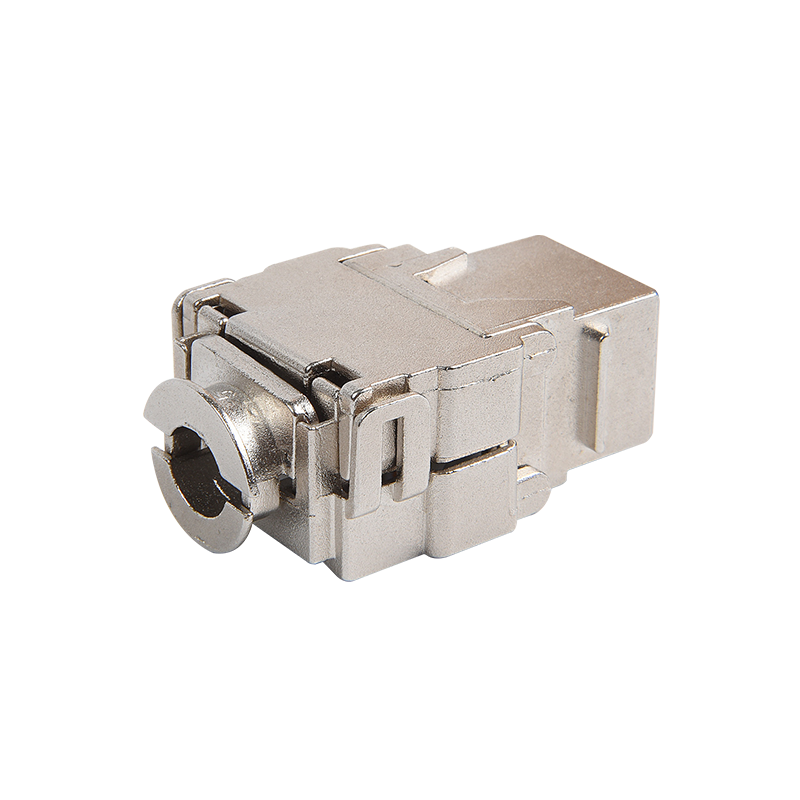

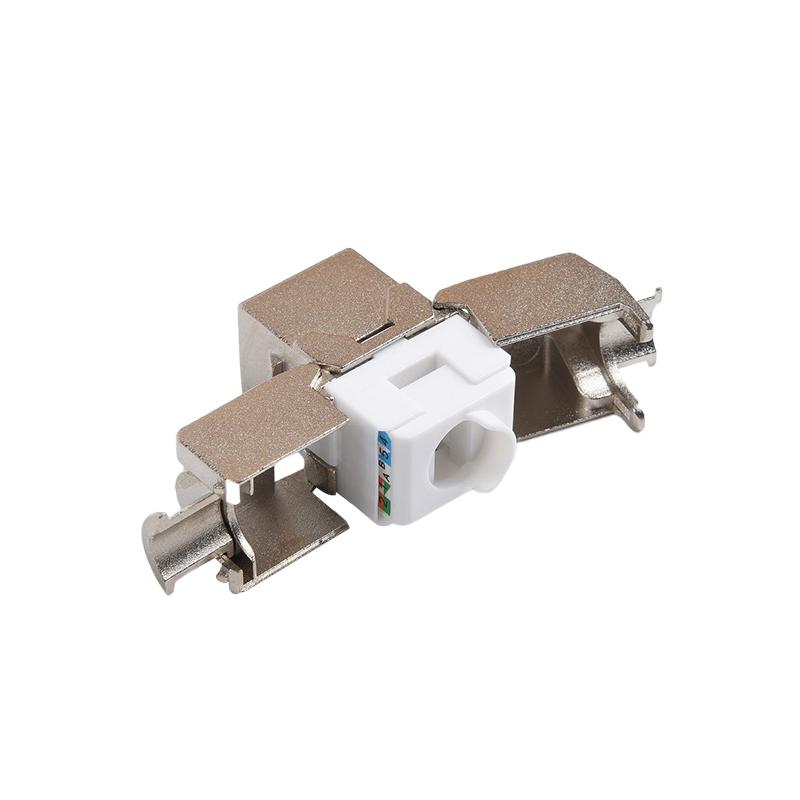

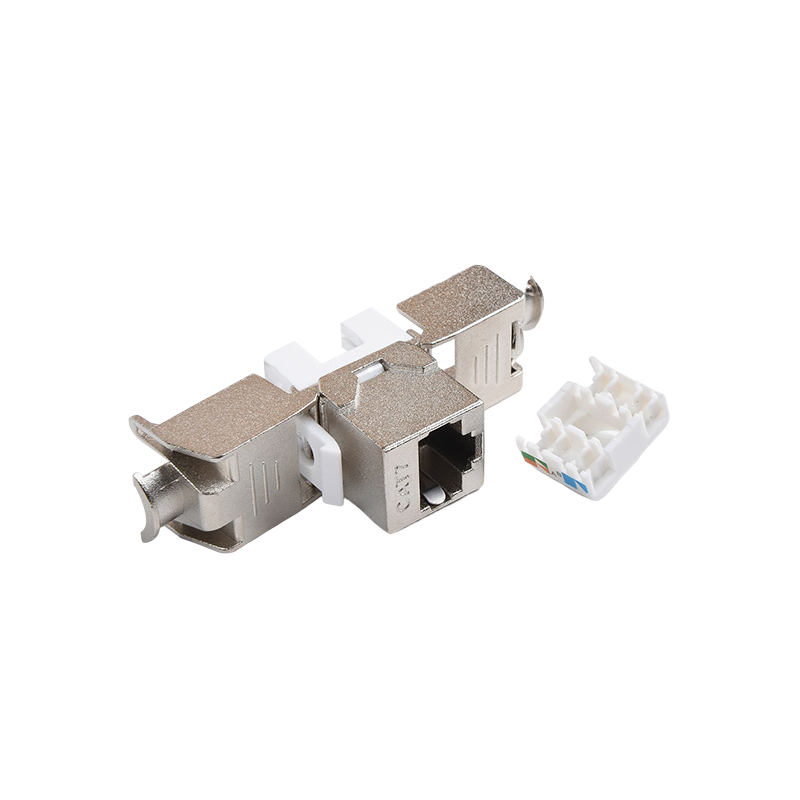

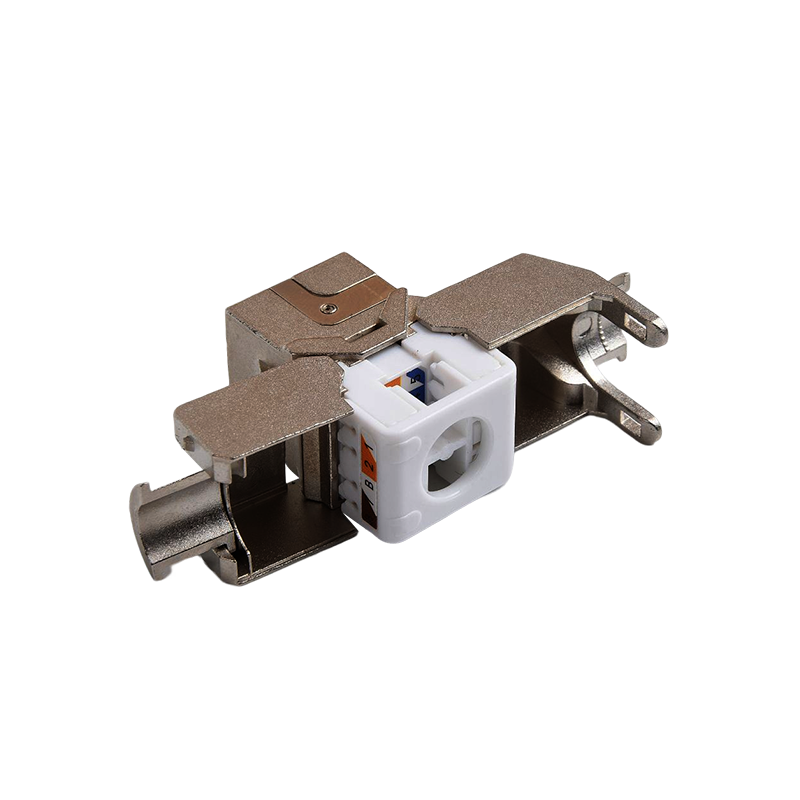

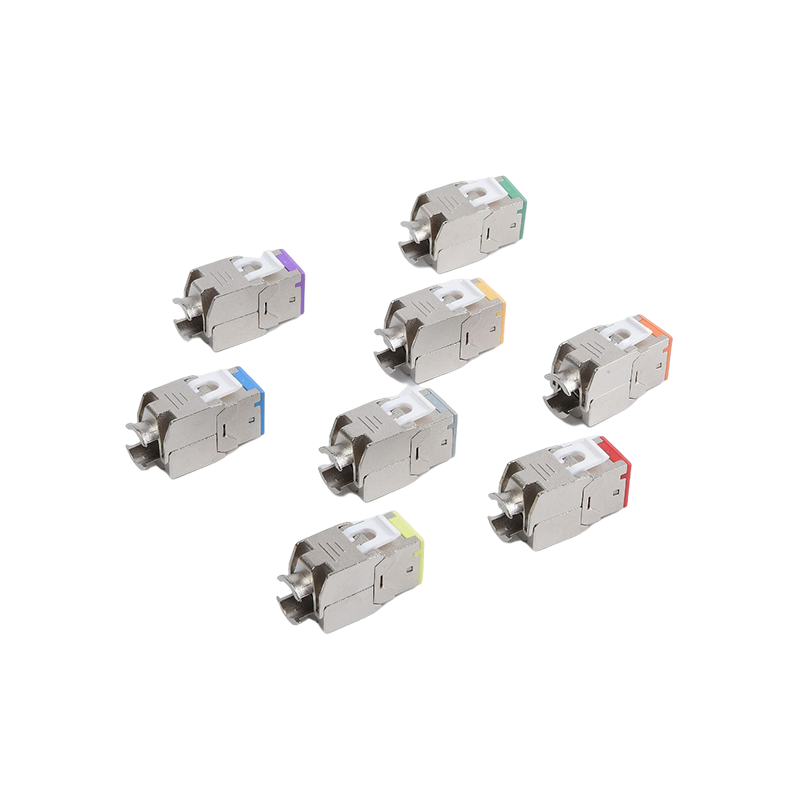

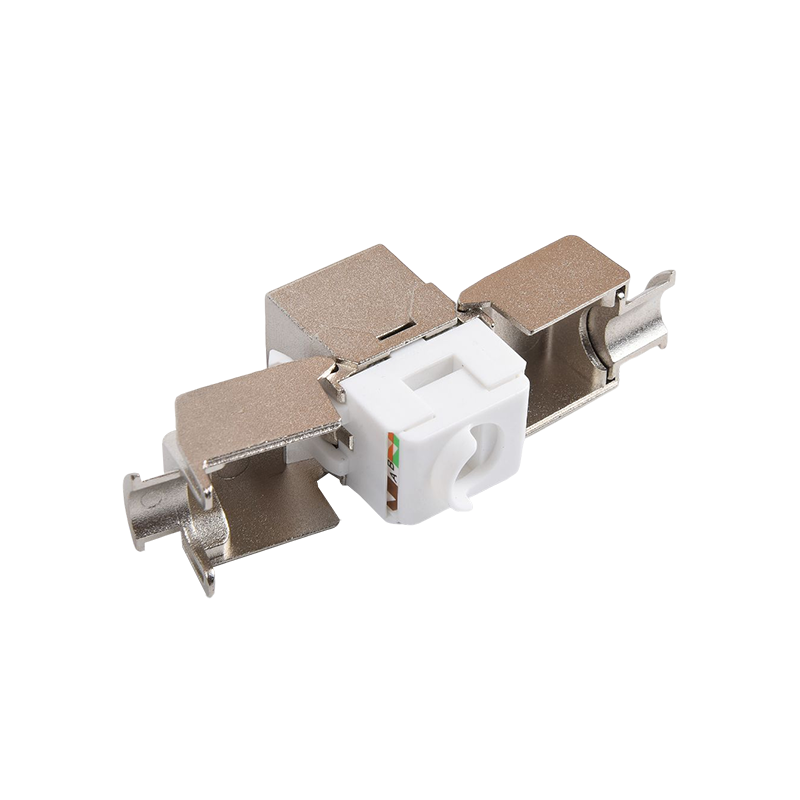

Keystone Jack Auch als modularer Buchse oder Snap-In-Buchse bezeichnet, befindet sich ein kleiner modularer Anschluss, der in strukturierten Verkabelungssystemen verwendet wird. Es bietet einen standardisierten Verbindungspunkt für Kupferkabel, der eine einfache und flexible Installation von Netzwerkgeschäften, Patchplatten, Wandplatten und anderen Netzwerkgeräten ermöglicht.
Der Begriff "Keystone" bezieht sich auf die Größe und Form der Buchse, die in eine entsprechende Öffnung oder Steckplatte eingebaut ist, die als Keystone -Wandplatte oder Patchplatte bezeichnet wird. Keystone -Buchsen sind in verschiedenen Konfigurationen erhältlich, um verschiedene Arten von Kupferverkabelungen wie Cat5e, Cat6, Cat6a und Cat7 zu unterstützen.
Zu den wichtigsten Funktionen und Komponenten eines Keystone -Buchsens gehören:

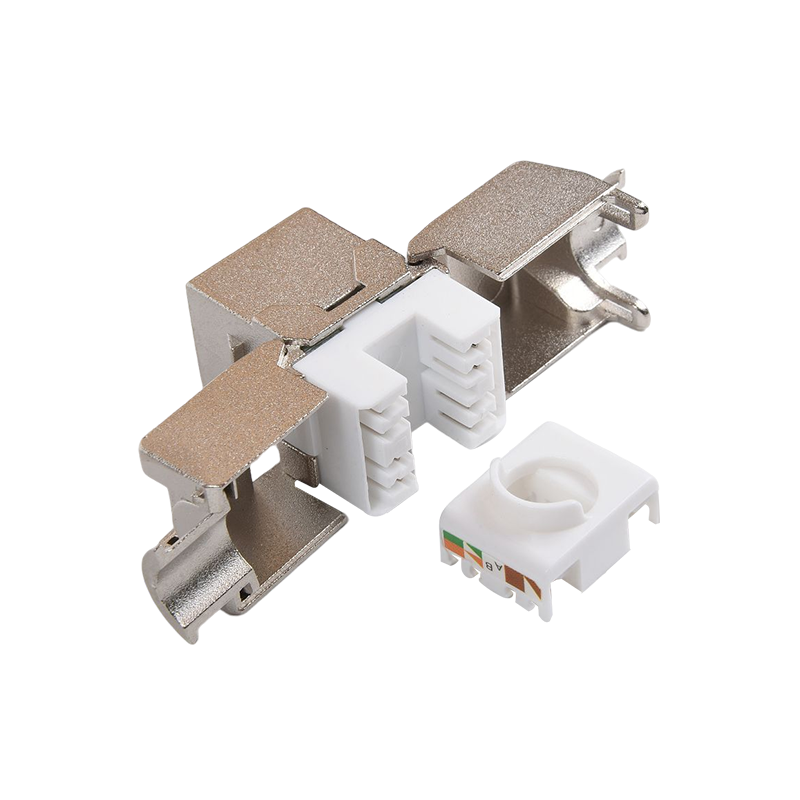

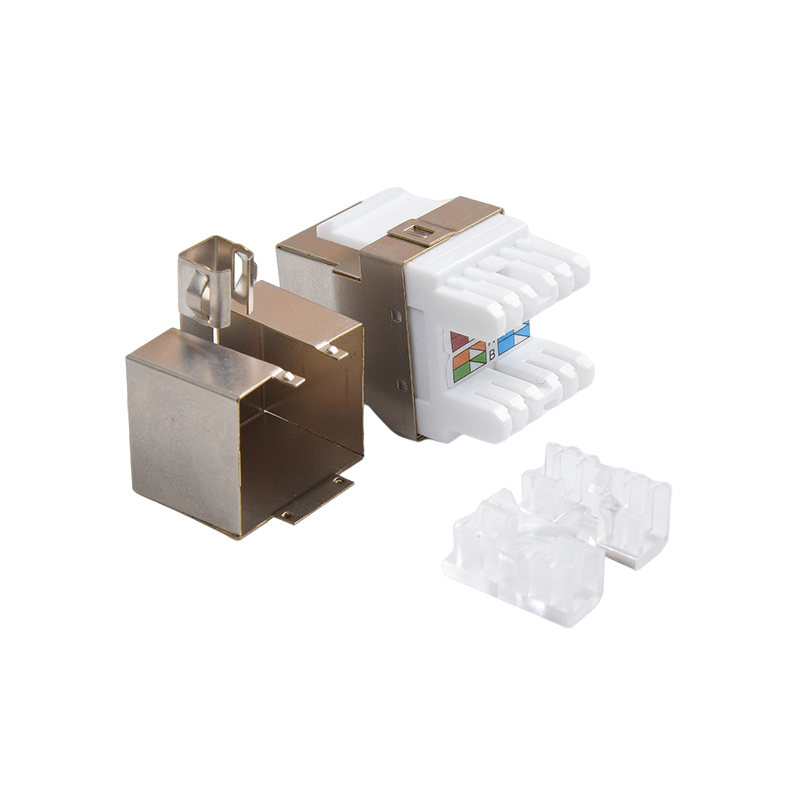

JACK -Gehäuse: Das Jackgehäuse besteht in der Regel aus Kunststoff und bietet die Struktur und den Schutz für die inneren Komponenten der Buchse. Es ist so konzipiert, dass es sich sicher in eine Keystone -Öffnung oder -Slot einfügt.
IDC (Isolationsverschiebungsstecker): Die IDC ist die Komponente in der Keystone -Buchse, die die Kupferdrähte vom Kabel endet. Es ermöglicht eine schnelle und effiziente Beendigung, indem die Isolierung verdrängt und eine sichere Verbindung zu den Kupferleiter hergestellt wird.
Kontakte oder Stifte: Die Kontakte oder Stifte in der Keystone -Buchse stellen direkten Kontakt mit den abgesetzten Kupferdrähten auf. Sie sorgen für eine ordnungsgemäße Übertragung von Signalen und halten eine zuverlässige elektrische Verbindung.

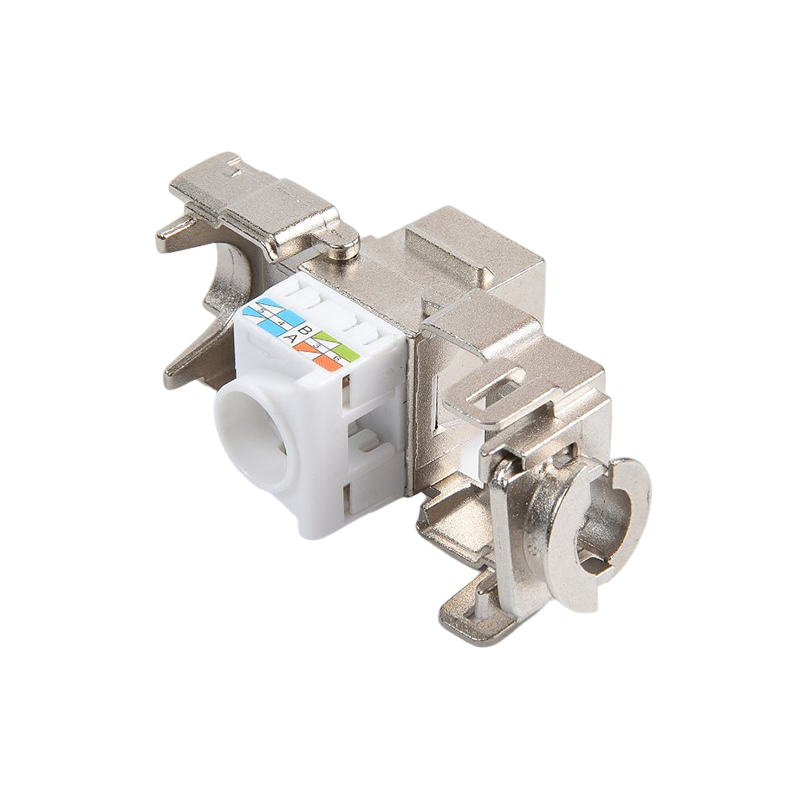

Farbcodierung: Keystone-Buchsen verfügen häufig über farbcodierte Verkabelungsschemata, um eine ordnungsgemäße Ausrichtung und Beendigung der Kupferkabel sicherzustellen. Die Farbcodierung folgt den Industriestandards wie T568A oder T568B, um die Konsistenz und Kompatibilität innerhalb des Verkabelungssystems aufrechtzuerhalten.
Kompatibilität: Keystone-Buchsen sind so ausgelegt, dass sie austauschbar und kompatibel mit anderen Keystone-Produkten wie Keystone-Wandplatten, Patch-Panels und Oberflächenboxen sind. Diese Austauschbarkeit ermöglicht eine einfache Anpassung und Flexibilität bei der Konfiguration von Netzwerkverbindungen.
Der Installationsprozess einer Keystone-Buchse umfasst in der Regel das Streifen und Vorbereiten der Kupferkabel, das Einfügen in die IDC-Slots und die Verwendung eines Stempelwerkzeugs, um die Verbindungen zu sichern. Nach der Installation bietet die Keystone -Buchse einen zuverlässigen und standardisierten Verbindungspunkt für Netzwerkgeräte oder Patchkabel.
Vorteile von Keystone -Buchsen:
Flexibilität: Keystone -Buchsen bieten Flexibilität beim Entwerfen und Konfigurieren von Netzwerkverbindungen. Sie können einfach aus Keystone -Öffnungen eingefügt oder entfernt werden, sodass schnelle Änderungen oder Ergänzungen zum Verkabelungssystem ermöglicht werden können.
Einfache Wartung: Die modulare Natur von Keystone -Buchsen macht die Wartung und Fehlerbehebung bequemer. Wenn eine Buchse oder Verbindung fehlerhaft wird, kann sie leicht ersetzt werden, ohne die gesamte Verkabelungsinfrastruktur zu beeinflussen.
Kosteneffizienz: Keystone-Buchsen sind kostengünstige Lösungen für die Beendigung von Kupferkabeln. Sie bieten einen standardisierten und zuverlässigen Verbindungspunkt, ohne spezialisierte Anschlüsse oder umfangreiche Verkabelungsänderungen erforderlich zu machen.
Standardisierung: Keystone-Jacks folgen den Branchenstandards und gewährleisten die Kompatibilität und Interoperabilität mit anderen Keystone-basierten Produkten. Diese Standardisierung vereinfacht die Netzwerkinstallationen und ermöglicht eine konsistente Leistung an verschiedenen Standorten oder Systemen.
Zusammenfassend sind Keystone -Buchsen modulare Anschlüsse, die in strukturierten Verkabelungssystemen zur Beendigung von Kupferkabeln verwendet werden. Sie bieten Flexibilität, einfache Installation und Kompatibilität mit anderen Keystone -Produkten und machen sie zu einer beliebten Wahl für die Netzwerkkonnektivität in verschiedenen Anwendungen, einschließlich Büros, Rechenzentren und Wohnumgebungen.
