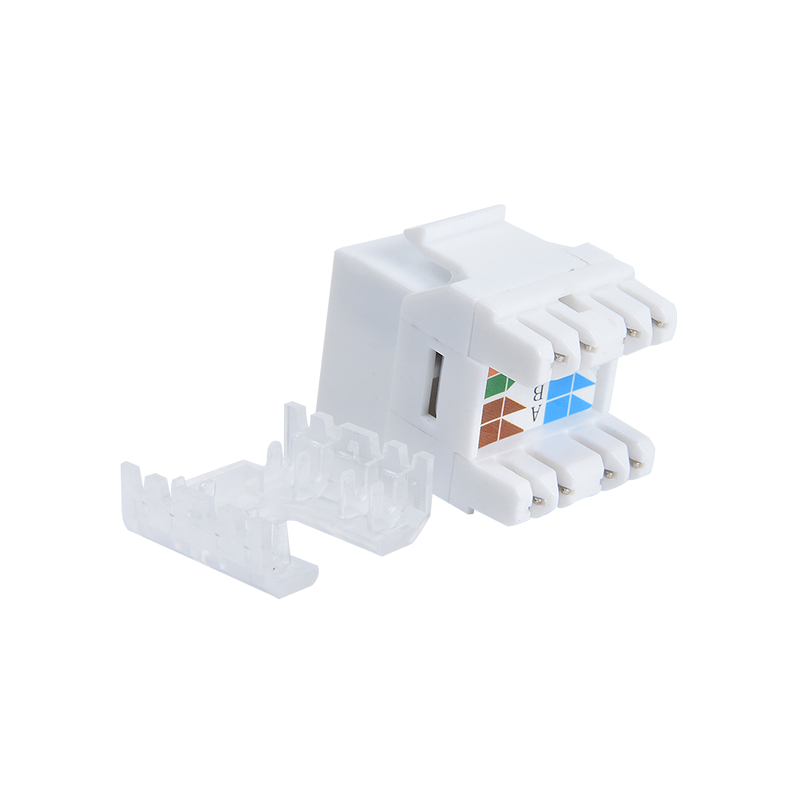

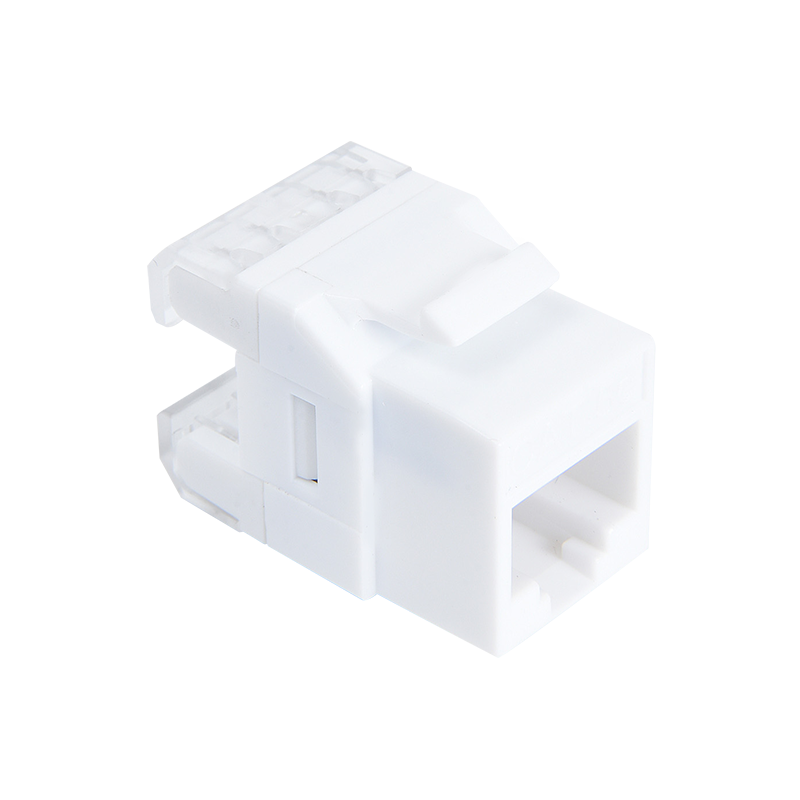

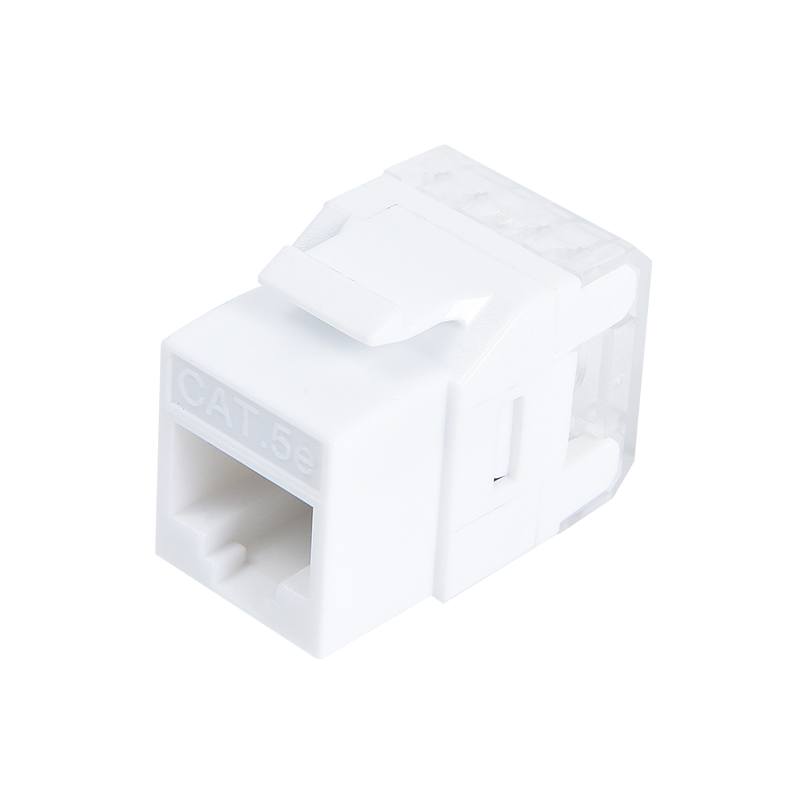

Eine CAT5E -Keystone -Buchse ist eine Art von Stecker, mit der ein CAT5E -Kabel in einer Wandplatte oder Patchplatte beendet wird. Es handelt sich um ein kleines Gerät, mit dem das Kabel eingesteckt wird und die Drähte in ein Netzwerk anschließen können. Das "Keystone" -Design der Buchse ermöglicht es, leicht einzulegen und von einer Keystone -Wandplatte oder einer Patch -Panel entfernt zu werden, was es zu einer beliebten Wahl für Netzwerkinstallationen macht. Die Bezeichnung "Cat5e" bezieht sich auf die Kategorie des Kabels, wobei "Cat5e" die häufigste Art von Twisted-Pair-Kabel ist, das für Ethernet-Netzwerke verwendet wird.
1. Produktdesign Note: Universal Connector Grade 2
2. Eingebettetes Design kann das Modul auf dem Overhead -Verteilungsrahmen installiert werden, um einen modularen Verteilungsrahmen zu bilden.
3. Verbindungsmethode: RJ45 -Buchse mit Jumper, IDC mit horizontaler Verkabelung. Der Kontaktstiftkontakt verwendet eine hohe und niedrige Versetzungstechnologie, die den Nah-End-Übersprechenswert effektiv reduziert.
4. Umweltanforderungen: Erfüllen Sie die ROHS -Standards.
5. Materialeinführung: Dieses Modulprodukt wird verwendet, um die Verkabelung der horizontalen Kabel- und Arbeitsbereichsverkabelung auf demselben Boden des Gebäudes zu verbinden und hauptsächlich für Kabelgeräte und Klemmenausrüstung oder Adapterumwandlungsverbindung verwendet. Produktpassungs- und Paarungskabel sind kupferachse gedrehte Paarkabel und Kupfer-Achsen-Springer.
6. Inter-Matching-Beziehung: Verwendung mit Anschlüssen derselben Standardserie
7. anwendbarer Standard: Allgemeine Spezifikation: YD/T 926.1-2009
Substandard: YD/T 926.3-2009
8. Technische Parameter:
Elektrische Eigenschaften:
A. Frequenzbereich: 1 ～ 100 MHz
B. Arbeitsspannung: 125 V.
C. Spannung stand
D. Near-End-Übersprechen als nächstes: ≥ 6 dB
E. Isolationswiderstand: Anfangswert ≥ 100 mΩ
Nach konstantem feuchtigen Wärmetest ≥100 mΩ
Mechanische Eigenschaften:
AN
B. Wirkung des Anschließungsverbindungsgeräts: 50 N 60 ± 5s
C. IDC -Terminal ist auf 22 ~ 26AWG verdrehtes Paar geklemmt
Haltbarkeit:
A. Die Häufigkeit, mit der Stecker und Steckdose eingesetzt werden
B. Anzahl der Drahtanschlüsse: 250 Mal
9. Material- und Oberflächenbehandlung:
A. Metallmaterial:
Goldnadel: Phosphorbronze Gold plattiert
IDC -Kartendrahtanschluss: Phosphorbronze Nickel plattiert
B. Nichtmetallische Materialien:
Kunststoff: PC Polycarbonat
C. Dicke der Goldschicht: 6 ~ 50U Gold-plattiert
D. PCB -Material: FR4
10. Umgebungsleistung: Temperatur: -25 ～ 70 ℃ Luftfeuchtigkeit: ≤ 85% (Temperatur 85 ℃ ± 3 ℃)
Salzspray -Test:
A. Der pH -Wert der Salzlösung vor der Zerstäubung liegt zwischen 6,5 und 7,2 (35 ± 2 ℃);
B. Die Salzlösung wird mit Natriumchlorid (chemisch rein, analytisch rein) und destilliertem oder entionisiertem Wasser hergestellt.
Die Konzentration beträgt (5 ± 0,1)% (Massenprozentsatz);
C. Die kontinuierliche Zerstörung wird angewendet, und die empfohlene Dauer beträgt 48 Stunden;
D. Beim Atomisieren müssen Verunreinigungen wie Öl und Staub sowie die Temperatur und Luftfeuchtigkeit der Düsenluft die Arbeit beeinflussen.
Bedingungen für den Raum.

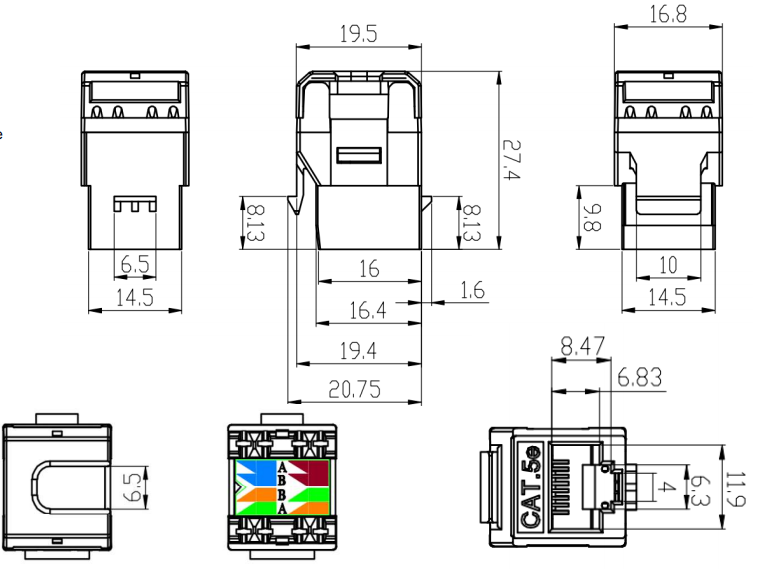

11. Gliederungszeichnung und maximale Größe angepasst.
12. Verpackung und Speicher: Das Produkt wird in eine spezielle Blasenbeutel gesteckt und dann in eine Kartonschachtel gesteckt, und das Produktzubehör wird gleichzeitig platziert, und ein Etikett, das das Produktmodell und die Menge an der oberen linken Ecke des Kartons angibt und in den Karton steckt. Die verpackten Produkte sollten in einem Lagerhaus gespeichert werden, in dem die Umgebungstemperatur -5 ~ 30 ° C beträgt, die relative Luftfeuchtigkeit nicht mehr als 70%beträgt, und es gibt keine Säure, Alkali und andere ätzende Gase in der umgebenden Luft, und die Lagerzeit beträgt drei Jahre.
Regelmäßige Packungsmenge: 10 Boxen pro Karton, 50 Stcs pro Box, 500 Stcs pro Karton.
13. Hinweis: Produktverwendungsmarke: Kunde angegebene Verpackung.
