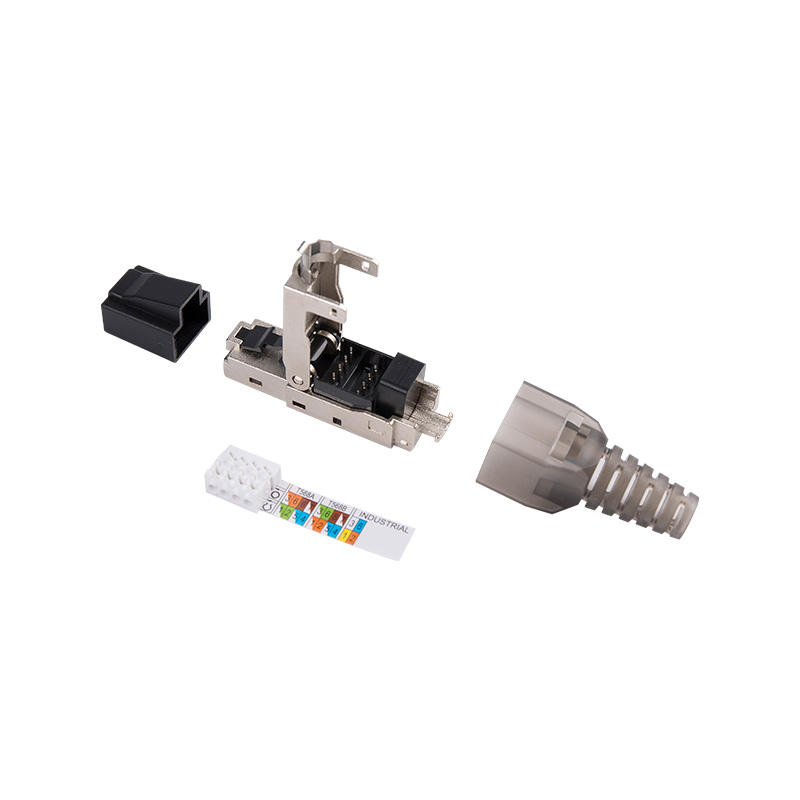

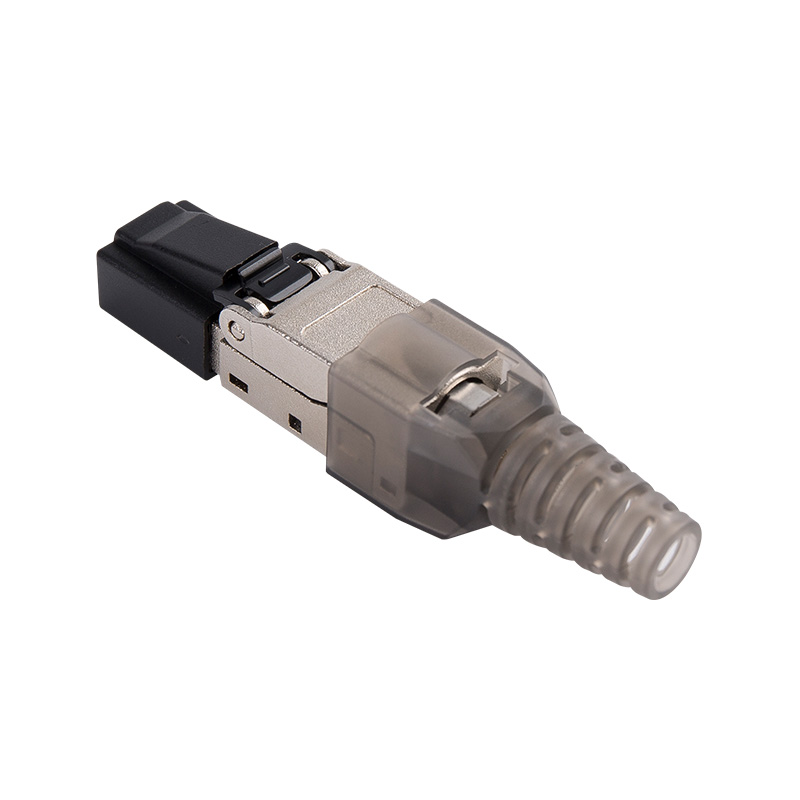

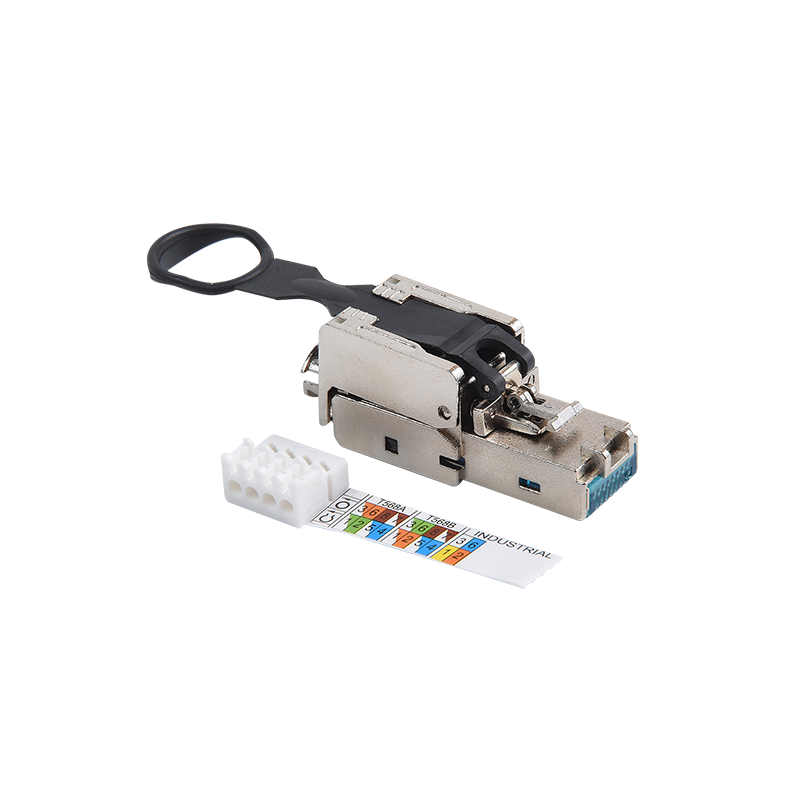

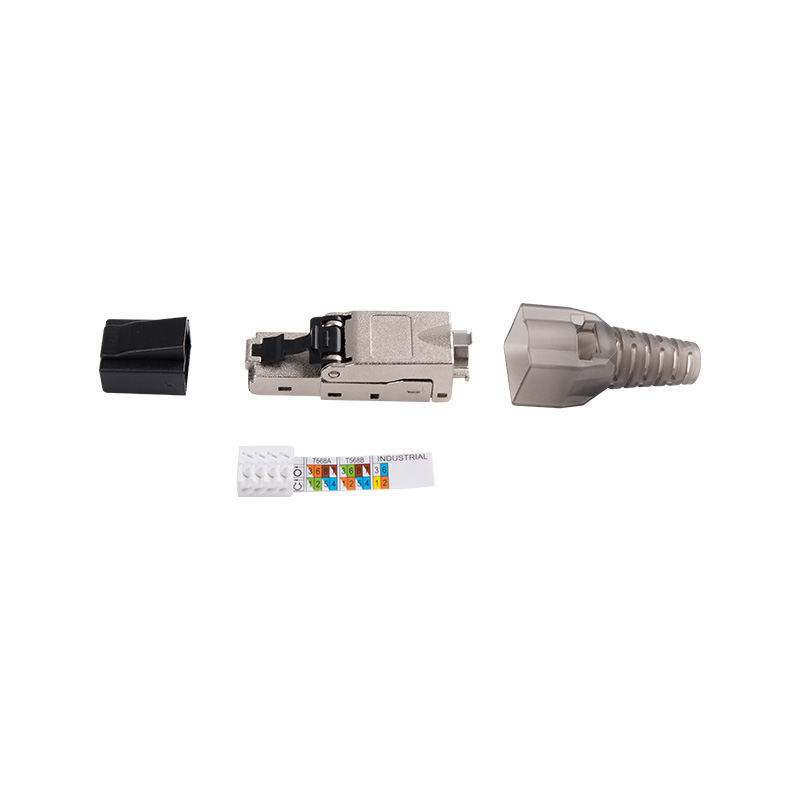

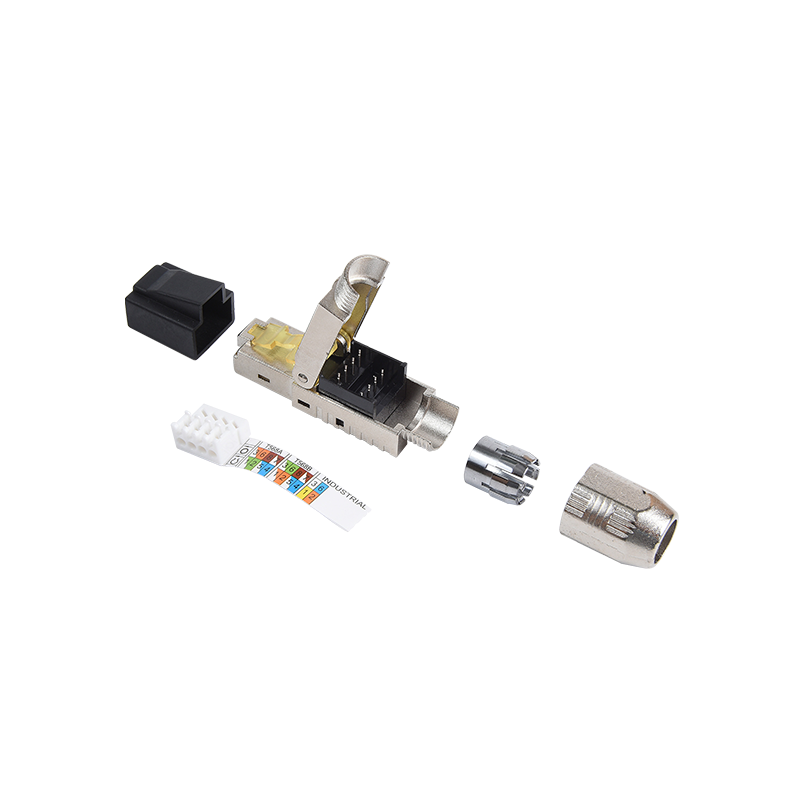

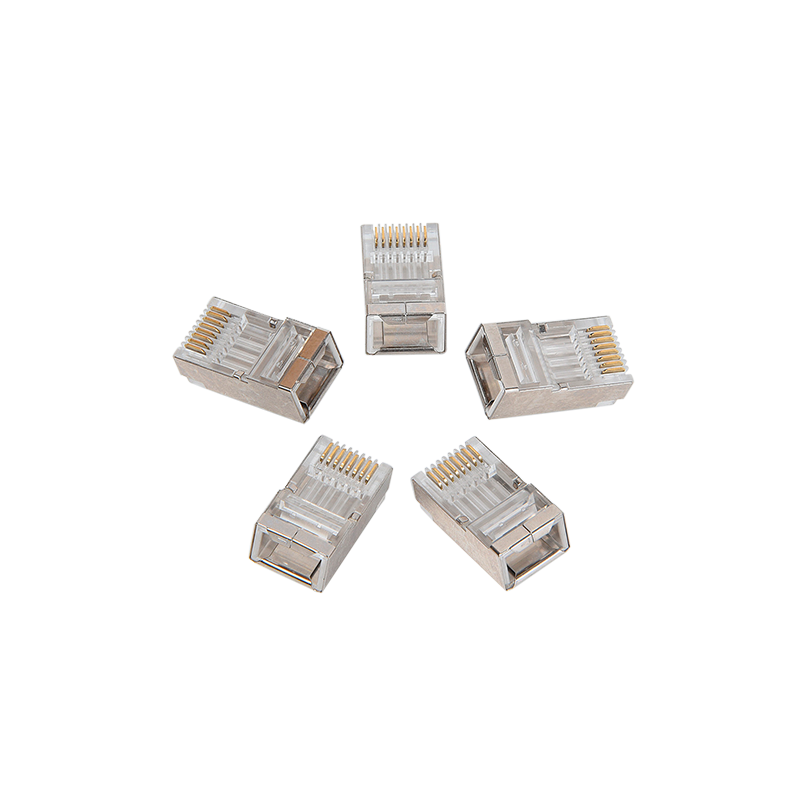

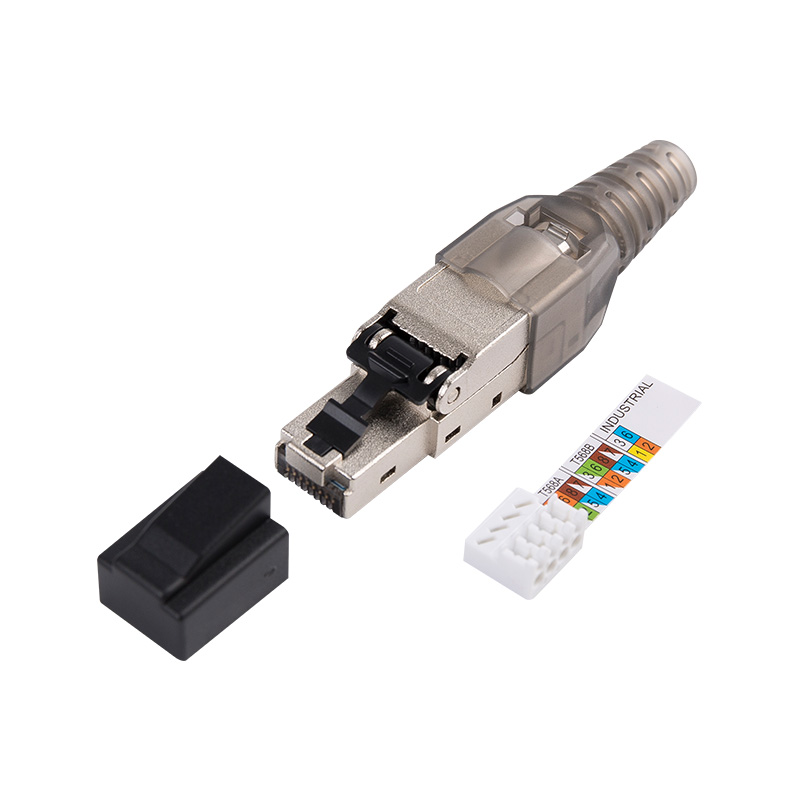

Ein männlicher Stecker bezieht sich auf eine Art von Stecker mit einem oder mehreren hervorstehenden Stiften, die zur Verbindung zu einem weiblichen Anschluss verwendet werden. Männliche Steckverbinder sind in der Regel auf Kabeln und anderen Geräten zu finden und sind so konzipiert, dass sie sich mit einem entsprechenden weiblichen Anschluss paaren. Der am häufigsten verwendete männliche Stecker, der in der strukturierten Verkabelung verwendet wird, ist der modulare Anschluss, mit dem UTP- und STP -Kabel an Geräte wie Patch -Panels, Keystone -Buchsen und Netzwerkfapfen angeschlossen werden. Männliche Steckverbinder sind in verschiedenen Größen und Formen erhältlich und sind in der Regel farblich codiert, um eine einfache Identifizierung zu ermitteln.
1,19 "Rack Mount Standard, robustes, leicht zu installierendes Design, erheblich Verbesserung der Arbeitseffizienz; kompatibel mit 19-Zoll-Ausrüstungsregalen, Schränken und Wandhalterungen.
2. Die Vorderseite der 24 48 Ports ist mit Etiketten für die praktische Identifizierung von Ports markiert. Die Rückseite verfügt über einen Kabelmanager, der das Kabel effektiv zum Abschlusspunkt führen kann.
3. Verbindungsmethode: RJ45 -Buchse mit Jumper, IDC mit horizontaler Verkabelung. 360-Grad-All-Runden-Abschirmungsdesign, um EMC-EMC-Störungen zu verhindern. Die hintere Abdeckung der Abschirmabdeckung ist mit einem nicht-Screw-Design befestigt, das bequem und schnell installiert ist.
4. Umweltanforderungen: Erfüllen Sie die ROHS -Standards.
5. Materialeinführung: Dieses Patch -Panel -Produkt wird verwendet, um die Verkabelung und Arbeitsbereichsverkabelung auf derselben Etage des Gebäudes zu verbinden und hauptsächlich für den Umwandlungsanschluss von Kabelausrüstung und Terminalgeräten oder Adaptern verwendet. Produktpassungs- und Paarungskabel sind kupferachse gedrehte Paarkabel und Kupfer-Achsen-Springer.
6. Inter-Matching-Beziehung: Verwendung mit Anschlüssen derselben Standardserie
7. anwendbarer Standard: Allgemeine Spezifikation: YD/T 926.1-2009 Substandard: YD/T 926.3-2009
8. Technische Parameter:
Elektrische Eigenschaften:
A. Frequenzbereich: 1 ～ 250 MHz
B. Arbeitsspannung: 125 V.
C. Spannung stand
D. Nahe-End-Übersprechabschwächung: ≥2,5 dB
E. Isolationswiderstand: Anfangswert ≥ 100 mΩ
Nach konstantem feuchtigen Wärmetest ≥100 mΩ
Mechanische Eigenschaften:
AN
B. Wirkung des Anschließungsverbindungsgeräts: 50 N 60 ± 5s
C. IDC -Terminal ist auf 23 ~ 26AWG verdrehtes Paar geklemmt
Haltbarkeit:
A. Die Häufigkeit, mit der Stecker und Steckdose eingesetzt werden
B. Anzahl der Drahtanschlüsse: 250 Mal
9. Material- und Oberflächenbehandlung:
A. Metallmaterial:
Klammer: Kaltrollte Stahl mit Plastik besprüht
Goldnadel: Messing Gold plattiert
IDC -Kartendrahtanschluss: Phosphorbronze Nickel plattiert
B. Nichtmetallische Materialien:
Kunststoff: PC Polycarbonat, PBT
C. Dicke der vergoldeten Schicht: 3 ~ 50U Gold-plattiert
D. PCB -Material: FR4
10. Umgebungsleistung: Temperatur: -25 ～ 70 ℃ Luftfeuchtigkeit: ≤ 85% (Temperatur 85 ℃ ± 3 ℃)
Salzspray -Test:
A. Der pH -Wert der Salzlösung vor der Zerstäubung liegt zwischen 6,5 und 7,2 (35 ± 2 ℃);
B. Die Salzlösung wird mit Natriumchlorid (chemisch rein, analytisch rein) und destilliertem oder entionisiertem Wasser hergestellt.
Die Konzentration beträgt (5 ± 0,1)% (Massenprozentsatz);
C. Die kontinuierliche Zerstörung wird angewendet, und die empfohlene Dauer beträgt 48 Stunden;
D. Beim Atomisieren müssen Verunreinigungen wie Öl und Staub sowie die Temperatur und Luftfeuchtigkeit der Düsenluft die Arbeit beeinflussen.
Bedingungen für den Raum.

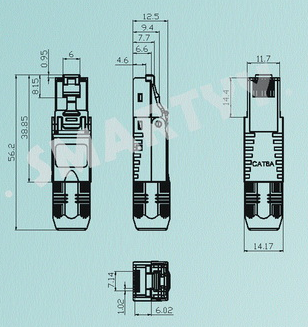

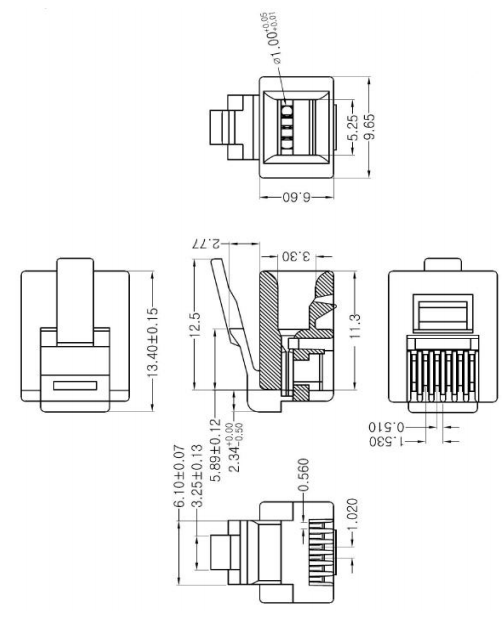

11. Umrisszeichnung und maximale Größe angepasst
12. Verpackung und Speicher: Das Produkt wird in eine spezielle Blasenbeutel gesteckt und dann in eine Kartonschachtel gesteckt, und das Produktzubehör wird gleichzeitig platziert, und ein Etikett, das das Produktmodell und die Menge an der oberen linken Ecke des Kartons angibt und in den Karton steckt. Die verpackten Produkte sollten in einem Lagerhaus gespeichert werden, in dem die Umgebungstemperatur -5 ~ 30 ° C beträgt, die relative Luftfeuchtigkeit nicht mehr als 70%beträgt, und es gibt keine Säure, Alkali und andere ätzende Gase in der umgebenden Luft, und die Lagerzeit beträgt drei Jahre.
Regelmäßige Packungsmenge: 10 Kästchen pro Box, 1 pro Box, 10 pro Box.
13. Hinweis: Produktverwendungsmarke: Kunde angegebene Verpackung.
